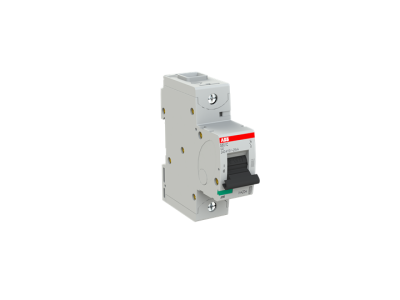

Wyłącznik nadprądowy 1P C 20A 25kA, S801C-C20 | 2CCS881001R0204 ABB

Alternatywny kod produktu: 2CCS881001R0204

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801C-C20 (symbol 2CCS881001R0204) o charakterystyce C i prądzie znamionowym 20A to kluczowy element zabezpieczenia instalacji elektrycznych przed przeciążeniami i zwarciami. Posiada dwa niezależne mechanizmy wyzwalające: termiczny (ochrona przed przeciążeniem) i elektromechaniczny (ochrona przed zwarciem), co gwarantuje szybkie i niezawodne działanie. Maksymalna zdolność wyłączania 25kA przy napięciu 240/415V zapewnia skuteczną ochronę nawet w wymagających warunkach.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia – idealne do ochrony obwodów gniazd wtykowych, oświetlenia i małych odbiorników.
• Zacisk klatkowy: Gwarantuje pewne i trwałe połączenie przewodów, minimalizując ryzyko obluzowania się zacisku podczas eksploatacji.
• Dwa mechanizmy wyzwalające: Termiczny chroni przed długotrwałym przeciążeniem, elektromechaniczny natychmiastowo odcina zasilanie przy zwarciu, minimalizując ryzyko uszkodzenia instalacji.
• Maksymalna zdolność wyłączania 25kA: Zapewnia ochronę nawet w instalacjach o wysokim prądzie zwarciowym.
• Zgodność z IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia surowe wymagania międzynarodowych norm dotyczących bezpieczeństwa i niezawodności wyłączników nadprądowych.

Zgodność z Normami

Wyłącznik S801C-C20 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Produkt posiada odpowiednie certyfikaty i oznaczenie CE, co potwierdza jego zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy S801C-C20 jest przeznaczony do ochrony obwodów elektrycznych w instalacjach mieszkaniowych, komercyjnych i przemysłowych przed przeciążeniami i zwarciami.

• Ochrona obwodów gniazd wtykowych – zabezpiecza przed uszkodzeniem urządzeń wskutek przeciążeń.
• Oświetlenie w budynkach mieszkalnych, biurowych i przemysłowych – zapewnia ciągłość zasilania przy jednoczesnej ochronie instalacji.
• Małe odbiorniki przemysłowe – zabezpiecza maszyny i urządzenia o niskim i średnim poborze mocy.
• Instalacje zasilane prądem stałym – dzięki szerokiemu zakresowi napięć do 254/440V.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po całkowitym odłączeniu napięcia w obwodzie. Należy upewnić się, że prąd znamionowy wyłącznika odpowiada parametrom chronionego obwodu. Połączenia przewodów wykonać w zacisku klatkowym, dokręcając śrubę zgodnie z zalecanym momentem siły (dane w dokumentacji produktu). Zamontować wyłącznik na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi aparatami. Po montażu przeprowadzić test działania poprzez symulację zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik S801C-C20 można stosować w instalacjach 3-fazowych? Tak, może być stosowany w obwodach jednofazowych, a także w układach trójfazowych – każdy biegun chroni oddzielny obwód. Do ochrony instalacji trójfazowych zaleca się użycie wyłącznika 3-biegunowego.
• Jakie jest napięcie robocze wyłącznika? Maksymalne napięcie robocze wynosi 240/415V (prąd przemienny) oraz 254/440V (prąd stały), co obejmuje większość typowych instalacji.
• Czy wyłącznik posiada oznaczenie na korpusie? Tak, każdy wyłącznik posiada trwałe oznaczenie znamionowe (20A, 25kA, charakterystyka C) oraz symbol producenta na bocznej ściance, ułatwiające identyfikację i dobór.
