Wyłącznik nadprądowy 1P C 20A 10kA, S201M-C20UC | 2CDS271061R0204 ABB

Alternatywny kod produktu: 2CDS271061R0204

Opis i Kluczowe Cechy

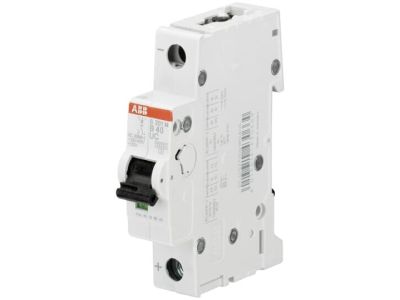

Wyłącznik nadprądowy 1-biegunowy (1P) S201M-C20UC o prądzie znamionowym 20A i charakterystyce C (symbol 2CDS271061R0204) to kompaktowe rozwiązanie do zabezpieczania obwodów jednofazowych. Przeznaczony do montażu na szynie DIN, charakteryzuje się wysoką zdolnością wyłączania zwarciowego 10kA oraz zgodnością z normami międzynarodowymi. Wysoka trwałość mechaniczna i elektryczna zapewnia niezawodną ochronę instalacji elektrycznych przed przeciążeniami i zwarciami.

• Prąd znamionowy 20A: Ochrona obwodów o maksymalnym obciążeniu do 20A, odpowiedni m.in. dla gniazd, oświetlenia czy małych odbiorników.
• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia, jednocześnie tolerancyjne wobec krótkotrwałych prądów rozruchowych silników.
• Zdolność zwarciowa 10kA: Zapewnia skuteczną ochronę nawet w sieciach o dużym prądzie zwarciowym.
• Montaż na szynie DIN: Ułatwiony montaż w szafach rozdzielczych, instalacjach modułowych i tablicach sterowniczych.
• Kompatybilność z akcesoriami System pro M: Możliwość rozbudowy o dodatkowe osprzęt (np. wyzwalacze, styk pomocniczy) z gamy kompaktowych rozwiązań.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz EN 60898-1. Posiada oznakowanie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S201M-C20UC znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest precyzyjna ochrona przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Ochrona gniazd wtykowych w instalacjach domowych, warsztatowych i biurowych.
• Zabezpieczanie obwodów zasilających małe odbiorniki (np. komputery, telewizory, sprzęt AGD).
• Stosowanie w tablicach rozdzielczych, szafach sterowniczych i rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionym obwodzie. Wyłącznik mocuje się na szynie DIN (35mm) za pomocą zatrzasku. Przed podłączeniem kabli upewnić się, że przewody są odpowiednio dobrane pod względem przekroju (zalecany moment dokręcania zacisków należy sprawdzić w dokumentacji producenta). Po montażu przeprowadzić test działania poprzez symulację zwarcia i przeciążenia.

FAQ

• Czy wyłącznik można stosować w obwodach DC? Tak – model S201M-C20UC posiada dopuszczenie do stosowania w obwodach stałoprądowych (DC) oraz przemiennoprądowych (AC).
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C reaguje na zwarcia i przeciążenia podobnie jak B, ale jest bardziej tolerancyjna wobec prądów rozruchowych (np. silników). Odpowiednia dla obwodów z odbiornikami o indukcyjnym charakterze.
• Czy wyłącznik wymaga dodatkowego zabezpieczenia przeciwporażeniowego? Tak – zaleca się stosowanie wyłączników różnicowoprądowych (RCD) w obwodzie zasilającym, aby zapewnić kompleksową ochronę przeciwporażeniową.
