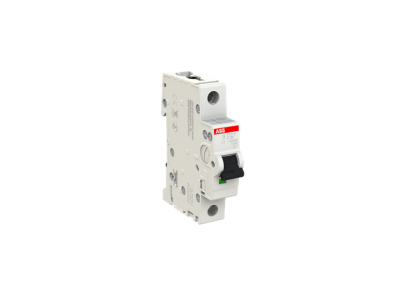

Wyłącznik nadprądowy 1P C 20A 10kA, S201M-C20 | 2CDS271001R0204 ABB

Alternatywny kod produktu: 2CDS271001R0204

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-C20 (symbol 2CDS271001R0204) o charakterystyce C i prądzie znamionowym 20A to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Posiada dwa niezależne mechanizmy wyzwalające: termiczny (chroniący przed przeciążeniem) i elektromechaniczny (chroniący przed zwarciem), co zapewnia kompleksową ochronę instalacji. Wyłącznik charakteryzuje się zdolnością zwarciową 10kA przy napięciu 230/400V AC, co czyni go odpowiednim do zastosowań w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka C: Zwiększona odporność na udarowe prądy rozruchowe – idealny do zabezpieczania obwodów z odbiornikami o umiarkowanych prądach rozruchowych (np. oświetlenie, gniazda wtykowe).
• Prąd znamionowy 20A: Zapewnia ochronę obwodów o maksymalnym obciążeniu do 20A, minimalizując ryzyko przegrzania przewodów.
• Zdolność zwarciowa 10kA: Skuteczna ochrona przed zwarciami o dużej energii, zapobiega uszkodzeniom instalacji i podłączonych urządzeń.
• 1-biegunowa konstrukcja: Kompaktowe wymiary umożliwiają montaż w szynach DIN, oszczędzając miejsce w rozdzielnicy.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Spełnia rygorystyczne wymagania bezpieczeństwa dla wyłączników stosowanych w instalacjach elektrycznych.

Zgodność z Normami

Wyłącznik S201M-C20 jest zgodny z międzynarodowymi normami IEC/EN 60898-1 (dla wyłączników nadprądowych do instalacji domowych) oraz IEC/EN 60947-2 (dla urządzeń łączeniowych w zastosowaniach przemysłowych). Posiada deklarację zgodności CE i spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S201M-C20 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami. Dzięki charakterystyce C sprawdza się w obwodach z odbiornikami o umiarkowanych prądach rozruchowych.

• Zabezpieczanie obwodów oświetleniowych w instalacjach mieszkaniowych i biurowych.
• Ochrona gniazd wtykowych w pomieszczeniach mieszkalnych i użytkowych.
• Stosowanie w rozdzielnicach budynków komercyjnych i przemysłowych.
• Ochrona obwodów zasilających małe maszyny i urządzenia przemysłowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem wskazanym na urządzeniu. Po zamontowaniu należy podłączyć przewody fazowe (L) do zacisków wejściowych i wyjściowych, zachowując odpowiednią kolejność faz. Dokręcić śruby zaciskowe z zalecanym momentem (szczegóły w dokumentacji technicznej). Po podłączeniu sprawdzić poprawność działania przez kilkukrotne załączenie i wyłączenie. Pamiętaj: Charakterystyka C nie nadaje się do zabezpieczania obwodów z silnikami lub innymi odbiornikami o dużych prądach rozruchowych – w takich przypadkach należy stosować wyłączniki o charakterystyce D.

FAQ

• Czy wyłącznik może być stosowany w instalacjach trójfazowych? Tak, jednak ze względu na 1-biegunową konstrukcję, chroni tylko jeden przewód fazowy. Do pełnej ochrony instalacji trójfazowych należy stosować wyłączniki 3-biegunowe (3P) lub 4-biegunowe (3P+N).
• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B reaguje na zwarcia o niskiej energii (np. instalacje domowe), C – na zwarcia o średniej energii (np. gniazda wtykowe), a D – na zwarcia o wysokiej energii (np. silniki, transformatory). Charakterystyka C jest kompromisem między czułością a odpornością na udary prądowe.
• Czy wyłącznik posiada wyzwalacz zwarciowy? Tak, elektromechaniczny mechanizm wyzwalający reaguje na zwarcia w mniej niż 10ms, zapewniając natychmiastową ochronę instalacji.
