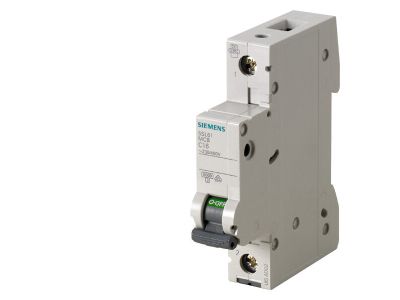

Wyłącznik nadprądowy 1P C 1A 6kA AC, SENTRON | 5SL6101-7 Siemens

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens z serii SENTRON, o numerze katalogowym 5SL6101-7, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach budynkowych oraz przemysłowych. Jako wyłącznik jednobiegunowy (1P) o prądzie znamionowym 1A, idealnie nadaje się do precyzyjnej ochrony odbiorników o niskim poborze mocy, które wymagają stabilnego zabezpieczenia przed skutkami przeciążeń i zwarć. Charakterystyka wyzwalania typu C sprawia, że urządzenie jest odporne na umiarkowane prądy rozruchowe, co eliminuje ryzyko niepożądanych zadziałań przy załączaniu urządzeń o charakterystyce indukcyjnej.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi 6 kA, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Wszechstronność napięciowa: Urządzenie jest przystosowane do pracy w sieciach prądu przemiennego (AC) o napięciu do 250/440 V, a także w systemach prądu stałego (DC) do 60 V na biegun.
• Modułowość i rozbudowa: Konstrukcja serii SENTRON pozwala na łatwy montaż akcesoriów dodatkowych, takich jak styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe czy napędy zdalne, co znacząco zwiększa funkcjonalność rozdzielnicy.
• Trwałość i niezawodność: Produkty marki Siemens słyną z wysokiej jakości wykonania, co przekłada się na długą żywotność mechaniczną i elektryczną komponentu.

Zgodność z Normami

Wyłącznik 5SL6101-7 spełnia rygorystyczne wymagania międzynarodowych norm IEC, co potwierdza jego przydatność do użytku w profesjonalnych instalacjach elektrotechnicznych na całym świecie. Dodatkowo, urządzenie posiada aprobaty zgodne z normą UL 1077, co klasyfikuje je jako "supplementary protectors". Dzięki temu wyłącznik może być stosowany w sieciach AC o napięciu do 277 V dla wykonań 1-biegunowych, co jest kluczowe przy projektowaniu maszyn i szaf sterowniczych przeznaczonych na rynki zagraniczne, w tym rynek północnoamerykański.

Zastosowanie

Dzięki swojej charakterystyce i niskiemu prądowi znamionowemu 1A, wyłącznik ten znajduje szerokie zastosowanie w:

• Automatyce przemysłowej: Ochrona obwodów sterowania, czujników oraz zasilaczy o małej mocy.
• Instalacjach budynkowych: Zabezpieczanie precyzyjnych urządzeń elektronicznych oraz systemów sygnalizacji.
• Infrastrukturze krytycznej: Jako element rozłączający i zabezpieczający w szafach rozdzielczych, gdzie wymagana jest selektywność i pewność zadziałania.
• Systemach DC: Ochrona obwodów pomocniczych w instalacjach prądu stałego do 60V.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne mocowanie przewodów o różnych przekrojach, zapewniając optymalne przewodzenie prądu 1A.
• Pozycję montażową: Wyłącznik może pracować w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.
• Integrację z akcesoriami: Przed montażem na szynie warto zainstalować ewentualne styki pomocnicze lub wyzwalacze, korzystając z dedykowanych zatrzasków bocznych.

FAQ

1. Czy ten wyłącznik może być stosowany w obwodach prądu stałego?
Tak, wyłącznik Siemens 5SL6101-7 jest dopuszczony do pracy w sieciach DC o napięciu do 60V na jeden biegun.

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyłącznik zadziała bezzwłocznie przy prądzie płynącym w zakresie od 5 do 10-krotności prądu znamionowego. Jest to rozwiązanie optymalne dla obwodów z urządzeniami generującymi umiarkowane piki prądowe przy rozruchu.

3. Czy do wyłącznika można podłączyć styk pomocniczy?
Tak, seria SENTRON 5SL umożliwia łatwą rozbudowę o komponenty dodatkowe, w tym styki pomocnicze sygnalizujące stan pracy urządzenia lub jego wyzwolenie.
