Wyłącznik nadprądowy 1P C 1A 10kA, SU201M-C1 | 2CDS271337R0014 ABB

Alternatywny kod produktu: 2CDS271337R0014

Opis i Kluczowe Cechy

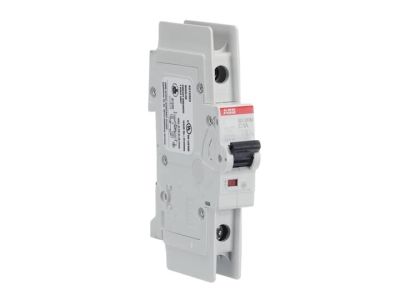

Wyłącznik nadprądowy 1-biegunowy SU201M-C1 (symbol 2CDS271337R0014) w charakterystyce C to urządzenie zabezpieczające instalację elektryczną przed skutkami zwarć i przeciążeń. Prąd znamionowy 1A zapewnia precyzyjną ochronę dla obwodów o niskim poborze mocy. Wysoka zdolność zwarciowa 10kA gwarantuje niezawodną pracę nawet w trudnych warunkach sieciowych.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia, idealne do zabezpieczania obwodów oświetleniowych, gniazd wtyczkowych i obwodów zasilających urządzenia o niewielkim prądzie rozruchowym.
• Prąd znamionowy 1A: Precyzyjna ochrona dla obwodów o niskim obciążeniu, minimalizująca ryzyko niepotrzebnego wyłączania.
• 1-biegunowa konstrukcja (1P): Prosta instalacja w rozdzielnicach – jeden biegun do zabezpieczania przewodu fazowego.
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia, zapewniająca niezawodność zabezpieczenia nawet w sieciach o dużej mocy zwarciowej.
• Zgodność z normami UL489: Spełnia międzynarodowe standardy bezpieczeństwa dla wyłączników nadprądowych, gwarantując jakość i niezawodność.

Zgodność z Normami

Wyłącznik SU201M-C1 spełnia wymagania normy UL489 oraz innych odpowiednich dyrektyw unijnych i międzynarodowych dotyczących bezpieczeństwa urządzeń elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy SU201M-C1 znajduje zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed zwarciami i przeciążeniami.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i użytkowych.
• Ochrona obwodów zasilających urządzenia o niskim poborze mocy (np. elektronika, oświetlenie LED, małe silniki).
• Instalacje przemysłowe i rozdzielnice, gdzie wymagana jest wysoka zdolność zwarciowa i niezawodność.
• Stosowanie w systemach automatyki i sterowania, gdzie konieczna jest szybka reakcja na zwarcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, upewniając się, że biegun fazowy jest prawidłowo podłączony. Po montażu należy przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby potwierdzić jego poprawną pracę. Dobór przekroju przewodu powinien być zgodny z dokumentacją techniczną i lokalnymi przepisami.

FAQ

• Do czego służy charakterystyka C w wyłączniku nadprądowym? Charakterystyka C charakteryzuje się szybkim reagowaniem na zwarcia i przeciążenia, co sprawia, że jest idealna do zabezpieczania obwodów oświetleniowych, gniazd wtyczkowych oraz urządzeń o niewielkim prądzie rozruchowym.
• Jaką rolę pełni zdolność zwarciowa 10kA? Zdolność zwarciowa 10kA oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 000 amperów, co zapewnia ochronę instalacji nawet w przypadku poważnych awarii sieci.
• Czy wyłącznik SU201M-C1 nadaje się do instalacji przemysłowych? Tak, dzięki wysokiej zdolności zwarciowej 10kA oraz zgodności z normą UL489, wyłącznik nadaje się do stosowania w instalacjach przemysłowych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.
