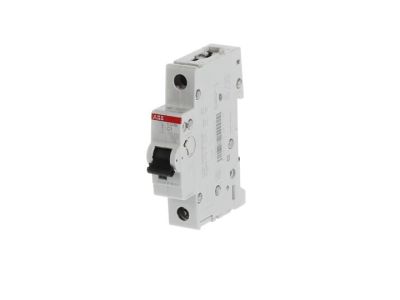

Wyłącznik nadprądowy 1P C 1A 10kA, S201M-C1 | 2CDS271001R0014 ABB

Alternatywny kod produktu: 2CDS271001R0014

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-C1 (symbol 2CDS271001R0014) o prądzie znamionowym 1A i charakterystyce C to kompaktowe rozwiązanie do ochrony obwodów przed zwarciem i przeciążeniem. Wyposażony w opóźniony mechanizm termiczny oraz elektromechaniczny wyzwalacz zwarciowy, zapewnia szybką reakcję w przypadku awarii. Zgodny z normami IEC/EN 60898-1 i IEC/EN 60947-2, gwarantuje bezpieczeństwo w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka C: Szybka reakcja na zwarcia i przeciążenia – idealny do ochrony obwodów oświetleniowych i gniazd w instalacjach domowych.
• Zdolność wyłączania 10kA: Wysoka odporność na zwarcia przy napięciu 230/400V AC, zapewniająca skuteczną ochronę instalacji.
• 1-biegunowa konstrukcja: Umożliwia selektywną ochronę pojedynczych obwodów, oszczędzając miejsce w rozdzielnicy.
• Mechanizm termiczny i zwarciowy: Dwustopniowa ochrona – opóźnione wyzwalanie termiczne (przeciążenie) i natychmiastowe wyzwalanie elektromechaniczne (zwarcie).
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Możliwość stosowania w instalacjach wymagających wysokiego bezpieczeństwa i niezawodności.

Zgodność z Normami

Wyłącznik S201M-C1 spełnia wymagania norm IEC/EN 60898-1 (ochrona obwodów domowych) oraz IEC/EN 60947-2 (ochrona urządzeń przemysłowych). Posiada deklarację zgodności CE i jest dostosowany do pracy w szerokim zakresie temperatur.

Zastosowanie

Wyłącznik nadprądowy S201M-C1 przeznaczony jest do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń w instalacjach niskiego napięcia.

• Ochrona obwodów oświetleniowych w instalacjach mieszkaniowych – zapobiega uszkodzeniom spowodowanym przeciążeniem.
• Zabezpieczenie gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Ochrona obwodów silnikowych o małym prądzie rozruchowym – charakterystyka C reaguje wolniej na krótkotrwałe przeciążenia, co zapobiega niepotrzebnym wyłączeniom.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej i obiektów przemysłowych zgodnie z wymaganiami norm bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, upewniając się, że biegunowy styk jest podłączony do zasilania (górny zacisk L). Przewody zasilające i odbiorcze należy dokręcić z odpowiednim momentem (zalecane 2Nm) przy użyciu odpowiedniego klucza dynamometrycznego. Po montażu przeprowadzić test działania przez ręczne przełączenie dźwigni w pozycję „OFF” i „ON”.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka C reaguje wolniej na przeciążenia niż B, co chroni obwody z silnikami o małym prądzie rozruchowym. Charakterystyka D jest jeszcze bardziej odporna na krótkotrwałe przeciążenia, przeznaczona do obwodów z dużymi prądami rozruchowymi.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, ale tylko do ochrony pojedynczego obwodu 1-fazowego (biegun L). Do ochrony obwodów trójfazowych należy zastosować wyłączniki 3-biegunowe lub 3P+N.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zadziała? Wyłącznik posiada zdolność wyłączania 10kA przy napięciu 230/400V AC – jest to maksymalny prąd zwarcia, który wyłącznik może bezpiecznie przerwać.
