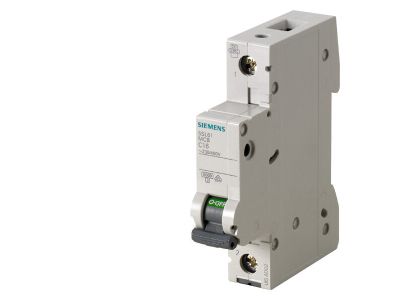

Wyłącznik nadprądowy 1P C 16A 6kA AC, SENTRON | 5SL6116-7 Siemens

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens z serii SENTRON o numerze katalogowym 5SL6116-7 to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach budynkowych oraz przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym do zabezpieczania obwodów z odbiornikami o zwiększonym prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia zwarcia, chroniąc infrastrukturę przed kosztownymi uszkodzeniami.

• Konstrukcja jednobiegunowa (1P): Zapewnia precyzyjną ochronę pojedynczego toru prądowego w kompaktowej obudowie.
• Wszechstronność napięciowa: Urządzenie jest przystosowane do pracy w sieciach prądu przemiennego (AC) o napięciu do 250/440 V, a także w systemach prądu stałego (DC) do 60 V na biegun.
• Modułowość systemu SENTRON: Wyłącznik umożliwia łatwą rozbudowę o komponenty dodatkowe, takie jak styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe czy napędy zdalne, co pozwala na pełną automatyzację i monitoring stanu instalacji.
• Trwałość i niezawodność: Produkty marki Siemens są synonimem jakości, co przekłada się na długą żywotność mechaniczną i elektryczną aparatu.

Zgodność z Normami

Wyłącznik 5SL6116-7 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymagania norm IEC, co potwierdza jego przydatność do użytku w profesjonalnych instalacjach elektrycznych na całym świecie. Dodatkowo, aparat posiada aprobaty według normy UL 1077, co klasyfikuje go jako "supplementary protector". Dzięki temu może być stosowany w sieciach AC do 277 V dla wykonań jednobiegunowych, co jest kluczowe dla projektów realizowanych na rynki wymagające certyfikacji UL.

Zastosowanie

Dzięki charakterystyce C, wyłącznik znajduje szerokie zastosowanie w miejscach, gdzie występują urządzenia o umiarkowanych prądach rozruchowych. Jest to optymalny wybór dla:

• Instalacji oświetleniowych: Szczególnie tych wykorzystujących nowoczesne źródła LED lub lampy wyładowcze.
• Obwodów gniazd wtykowych: W budownictwie mieszkaniowym i komercyjnym, gdzie podłączane są urządzenia o zróżnicowanej charakterystyce poboru mocy.
• Systemów sterowania i automatyki: Jako zabezpieczenie zasilaczy oraz mniejszych silników elektrycznych.
• Rozdzielnic głównych i podrozdzielnic: Pełniąc funkcję wyłącznika głównego lub elementu odłączającego poszczególne sekcje instalacji spod napięcia podczas prac konserwacyjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel zgodnie z zasadami wiedzy technicznej. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Ergonomiczne zaciski pozwalają na bezpieczne wprowadzenie przewodów o różnych przekrojach, a czytelne oznaczenia na obudowie ułatwiają identyfikację aparatu w gęsto upakowanych szafach sterowniczych.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C jest odpowiednia dla silników o niewielkim prądzie rozruchowym, jednak dla ciężkich rozruchów zaleca się konsultację z dokumentacją techniczną silnika.
• Czy mogę zastosować ten model w instalacji fotowoltaicznej DC? Wyłącznik dopuszcza pracę w sieciach DC do napięcia 60 V. W przypadku wyższych napięć DC należy zastosować dedykowane aparaty do fotowoltaiki.
• Czy do wyłącznika można dołożyć styk pomocniczy? Tak, konstrukcja serii 5SL umożliwia montaż akcesoriów takich jak styki pomocnicze (AS) czy styki sygnału błędu (FC) po boku urządzenia.
