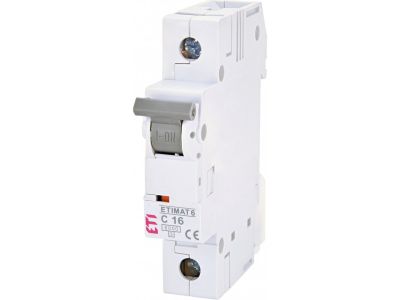

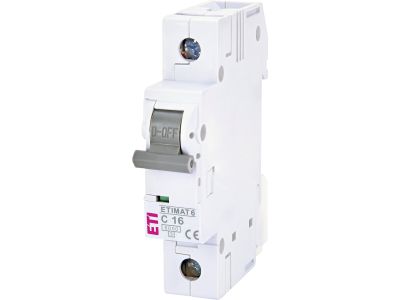

Wyłącznik nadprądowy 1P C 16A 6kA AC ETIMAT 6 | 002141516 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 1p C16 to zaawansowany aparat modułowy zaprojektowany przez renomowanego producenta ETI, służący do skutecznego zabezpieczania obwodów elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A, co pozwala na bezpieczną obsługę standardowych obwodów gniazdowych i oświetleniowych w nowoczesnych instalacjach. Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że jest on przystosowany do ochrony urządzeń o zwiększonych prądach rozruchowych, zapewniając optymalny balans między czułością a stabilnością pracy.

• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA (6000A) zapewnia niezawodne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych awarii sieci.
• Konstrukcja jednobiegunowa (1P): Kompaktowa budowa zajmująca tylko jeden moduł w rozdzielnicy, co pozwala na optymalne zagospodarowanie miejsca na szynie montażowej.
• Możliwość rozbudowy: Konstrukcja aparatu umożliwia łatwy montaż styków pomocniczych, wyzwalaczy wzrostowych czy podnapięciowych, co znacząco zwiększa funkcjonalność systemu automatyki budynkowej.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy podnosi poziom bezpieczeństwa podczas prac konserwacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego wysoką jakość i niezawodność w profesjonalnych zastosowaniach. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co klasyfikuje go jako pełnoprawny wyłącznik główny w instalacjach domowych i podobnych. Dzięki rygorystycznej kontroli jakości procesów produkcyjnych ETI, aparat ten gwarantuje powtarzalność parametrów elektrycznych i mechaniczną trwałość na poziomie tysięcy cykli łączeniowych.

Zastosowanie

Wyłącznik nadprądowy ETIMAT 6 znajduje szerokie zastosowanie w różnorodnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów zasilających urządzenia AGD, gniazda wtykowe oraz systemy oświetleniowe.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Zabezpieczanie obwodów sterowniczych oraz odbiorników o charakterystyce indukcyjnej, które wymagają charakterystyki typu C ze względu na prądy rozruchowe.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej ochrony. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia trwałe połączenie elektryczne. Aparat umożliwia podłączenie przewodów za pomocą szyn grzebieniowych (widełkowych lub sztyftowych), co znacząco przyspiesza prace w rozdzielnicy i poprawia estetykę okablowania. Zaleca się regularną kontrolę wzrokową stanu połączeń w ramach okresowych przeglądów instalacji.

FAQ

• Czy ten wyłącznik może pracować jako wyłącznik główny? Tak, wyłączniki serii ETIMAT 6 spełniają wymagania stawiane wyłącznikom głównym w instalacjach niskiego napięcia.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, posiada wyższy próg wyzwalania magnetycznego (5-10 x In), co czyni go idealnym do obwodów, w których występują urządzenia o większym prądzie rozruchowym, w przeciwieństwie do charakterystyki B (3-5 x In).
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, konstrukcja serii ETIMAT pozwala na boczny montaż akcesoriów takich jak styki pomocnicze PS ETIMAT, co pozwala na zdalną sygnalizację stanu wyłącznika.
