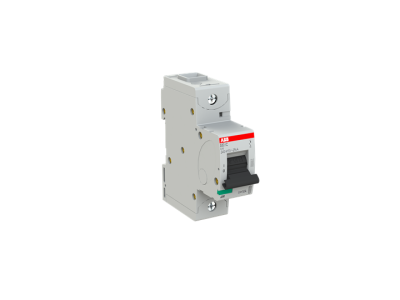

Wyłącznik nadprądowy 1P C 16A 25kA, S801C-C16 | 2CCS881001R0164 ABB

Alternatywny kod produktu: 2CCS881001R0164

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801C-C16 (symbol 2CCS881001R0164) to urządzenie z charakterystyką C, prądem znamionowym 16A i zdolnością wyłączania 25kA. Wyposażony w zacisk klatkowy zapewnia szybkie i pewne połączenie. Dwa niezależne mechanizmy wyzwalające – termiczny (przeciążenie) i elektromechaniczny (zwarciowy) – gwarantują kompleksową ochronę instalacji elektrycznej w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Charakterystyka C: Szybkie reagowanie na zwarcia i przeciążenia, idealny do zabezpieczania obwodów gniazd wtykowych, oświetlenia i małych odbiorników indukcyjnych.
• Zdolność wyłączania 25kA: Zapewnia skuteczną ochronę przed zwarciami o dużym prądzie, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów, eliminując ryzyko poluzowania się połączenia podczas eksploatacji.
• Napięcie pracy do 254/440V AC i DC: Uniwersalność zastosowania – od instalacji domowych po przemysłowe, w tym w układach prądu stałego.
• Normy IEC/EN 60898-1 i IEC/EN 60947-2: Zgodność z międzynarodowymi standardami bezpieczeństwa, potwierdzająca wysoką jakość i niezawodność.

Zgodność z Normami

Wyłącznik S801C-C16 spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada deklarację zgodności CE i liczne atesty międzynarodowe, co umożliwia jego stosowanie na całym świecie.

Zastosowanie

Wyłącznik nadprądowy S801C-C16 przeznaczony jest do zabezpieczania jednofazowych obwodów elektrycznych przed skutkami zwarć i przeciążeń. Charakterystyka C sprawdza się w instalacjach, gdzie spodziewane są umiarkowane prądy rozruchowe.

• Zabezpieczanie obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona linii zasilających urządzenia biurowe, małe maszyny przemysłowe i narzędzia elektryczne.
• Stosowanie w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych jako element podstawowego zabezpieczenia.
• Zastosowanie w układach prądu stałego (np. zasilacze, baterie) tam, gdzie wymagana jest ochrona przed przeciążeniem.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy montować na szynie DIN (35mm) zgodnie z wymaganiami normy. Przewody wprowadzać do zacisków klatkowych, dokręcając je z zalecanym momentem skrętu (szczegóły w dokumentacji producenta). Przed pierwszym uruchomieniem należy sprawdzić poprawność połączeń i brak luzów w zaciskach. W przypadku stosowania w obwodach prądu stałego należy zwrócić uwagę na polaryzację.

FAQ

• Czy wyłącznik S801C-C16 nadaje się do zabezpieczania silników elektrycznych? Charakterystyka C nie jest zalecana do zabezpieczania silników o dużych prądach rozruchowych – lepszym rozwiązaniem są wyłączniki z charakterystyką D. Dla silników wybierz odpowiednią charakterystykę wyzwalania.
• Jaka jest trwałość mechanicznia i elektryczna wyłącznika? Trwałość mechaniczna wynosi co najmniej 20 000 cykli łączeniowych, a elektryczna – co najmniej 10 000 cykli przy znamionowym prądzie roboczym (dane z normy IEC/EN 60898-1).
• Czy wyłącznik posiada wskaźnik stanu (załączony/wyłączony)? Tak – posiada widoczny wskaźnik położenia styku (załączony/wyłączony), ułatwiający identyfikację stanu urządzenia.
