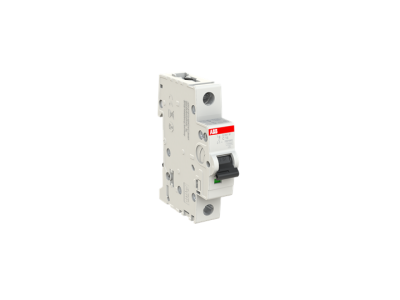

Wyłącznik nadprądowy 1P C 16A 10kA, S201M-C16 | 2CDS271001R0164 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201M-C16 z serii System pro M compact® to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Model ten charakteryzuje się prądem znamionowym wynoszącym 16A oraz wysoką znamionową zwarciową zdolnością łączeniową na poziomie 10 kA przy napięciu 230/400 V AC. Dzięki zastosowaniu technologii ograniczającej prąd, wyłącznik skutecznie minimalizuje energię przenoszoną podczas zwarcia, co znacząco wydłuża żywotność całej instalacji.

• Podwójny mechanizm wyzwalania: Urządzenie wyposażone jest w opóźniony wyzwalacz termiczny, który chroni przed długotrwałymi przeciążeniami, oraz wyzwalacz elektromechaniczny (magnetyczny) reagujący natychmiastowo na zwarcia.
• Charakterystyka C: Przeznaczona do obwodów z urządzeniami o zwiększonym prądzie rozruchowym, zapewniając optymalny balans między czułością a stabilnością zasilania.
• Oszczędność miejsca: Unikalna konstrukcja pozwala na montaż styku pomocniczego od dołu, co pozwala zaoszczędzić do 50% przestrzeni na szynie DIN w porównaniu do tradycyjnych rozwiązań bocznych.
• Wysoka wytrzymałość: Solidna obudowa i precyzyjne mechanizmy gwarantują niezawodność w wymagających warunkach eksploatacyjnych.

Zgodność z Normami

Wyłącznik S201M-C16 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego uniwersalność i bezpieczeństwo stosowania. Urządzenie spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, oraz normy IEC/EN 60947-2, która określa parametry dla zastosowań przemysłowych. Dzięki temu produkt może być z powodzeniem stosowany w budownictwie mieszkaniowym, obiektach komercyjnych oraz w sektorze przemysłowym na całym świecie.

Zastosowanie

Dzięki charakterystyce wyzwalania typu C oraz zdolności zwarciowej 10kA, wyłącznik ABB S201M-C16 znajduje szerokie zastosowanie w:

• Zabezpieczaniu obwodów gniazd wtykowych i oświetleniowych w budynkach biurowych i przemysłowych.
• Ochronie silników o małej mocy i transformatorów sterowniczych, gdzie występują umiarkowane piki prądowe przy rozruchu.
• Rozdzielnicach głównych i oddziałowych w obiektach o wysokich wymaganiach dotyczących ciągłości zasilania.
• Systemach automatyki budynkowej, gdzie kluczowa jest integracja z akcesoriami pomocniczymi przy zachowaniu kompaktowych wymiarów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, co zapewnia trwały kontakt elektryczny i zapobiega przegrzewaniu się styków. Wyłącznik S201M-C16 umożliwia podłączenie przewodów o różnych przekrojach, a czytelne oznaczenia na obudowie ułatwiają prawidłowe oprzewodowanie. Możliwość montażu akcesoriów, takich jak styki pomocnicze montowane od dołu, pozwala na elastyczną konfigurację systemu monitorowania stanu wyłącznika bez konieczności poszerzania rozdzielnicy.

FAQ

1. Czy wyłącznik S201M-C16 nadaje się do użytku domowego?
Tak, dzięki zgodności z normą IEC/EN 60898-1 jest on w pełni dopuszczony do stosowania w instalacjach domowych, oferując przy tym wyższą zdolność zwarciową (10kA) niż standardowe wyłączniki 6kA.

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 5 do 10-krotności prądu znamionowego. Jest to idealne rozwiązanie dla obwodów z odbiornikami o wyższym prądzie rozruchowym.

3. Czy do tego wyłącznika można dołożyć styk pomocniczy?
Tak, seria S200M wspiera montaż styków pomocniczych, w tym specjalnych wersji montowanych od spodu urządzenia, co pozwala na znaczną oszczędność miejsca w rozdzielnicy.
