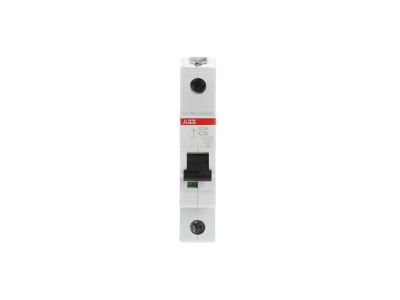

Wyłącznik nadprądowy 1P C 13A 6kA, S201-C13 | 2CDS251001R0134 ABB

Alternatywny kod produktu: 2CDS251001R0134

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) serii S201-C13 (symbol 2CDS251001R0134) o charakterystyce C i prądzie znamionowym 13A to niezbędny element każdej instalacji elektrycznej chroniącej obwody przed skutkami zwarć i przeciążeń. Charakterystyka C zapewnia szybkie działanie w przypadku zwarć oraz umiarkowaną zwłokę przy przeciążeniach, co czyni go odpowiednim dla obwodów oświetleniowych i gniazd wtykowych. Wyposażony w innowacyjny zacisk łączący z płytką naciskową gwarantuje pewny kontakt elektryczny i ułatwia montaż.

• Charakterystyka C 13A: Szybkie reagowanie na zwarcia (typowo 5-10x prąd znamionowy) oraz umiarkowana zwłoka przy przeciążeniach – idealne dla obwodów oświetleniowych i gniazd 230V.
• Prąd znamionowy 13A: Zapewnia ochronę obwodów o mocy do ok. 3 kW przy napięciu 230V, odpowiedni dla standardowych gniazd i obwodów oświetleniowych.
• Zdolność zwarciowa 6kA: Zapewnia skuteczną ochronę przed zwarciami o prądzie do 6000 A, minimalizując ryzyko uszkodzenia instalacji i aparatury.
• Przekroje przewodów do 35 mm²: Bezpośrednie podłączanie kabli o dużych przekrojach bez konieczności stosowania dodatkowych akcesoriów, co upraszcza montaż i redukuje koszty.
• Innowacyjny zacisk z płytką naciskową: Ułatwia szybki i pewny montaż, eliminuje ryzyko nieprawidłowego kontaktu i luzowania się przewodu podczas eksploatacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada certyfikację CE. Przeszedł rygorystyczne testy jakościowe, w tym potrójną ocenę wydajności, co gwarantuje niezawodność i długotrwałą ochronę instalacji.

Zastosowanie

Wyłącznik nadprądowy S201-C13 przeznaczony jest do ochrony jednofazowych obwodów elektrycznych przed przeciążeniami i zwarciami. Stosowany w instalacjach mieszkaniowych, biurowych oraz przemysłowych.

• Ochrona obwodów oświetleniowych w mieszkaniach, biurach i budynkach użyteczności publicznej.
• Zabezpieczenie gniazd wtykowych 230V w instalacjach domowych i biurowych.
• Ochrona linii zasilających małe odbiorniki przemysłowe o mocy do 3 kW.
• Montaż w rozdzielnicach mieszkaniowych i przemysłowych jako element zabezpieczający poszczególne obwody.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie TH35 zgodnie z normą PN-EN 60715. Przewód fazowy podłączyć do górnego zacisku (oznaczonego „1”), a obwód chroniony – do dolnego (oznaczonego „2”). Dokręcić śruby zaciskowe z zalecanym momentem siły (szczegółowe dane znajdują się w instrukcji producenta). Po zamontowaniu przeprowadzić próbę działania poprzez kilkukrotne załączanie i wyłączanie rękojeści. Upewnić się, że wyłącznik jest prawidłowo zabezpieczony przed przypadkowym otwarciem osłony.

FAQ

• Do jakich obwodów najlepiej nadaje się wyłącznik charakterystyki C? Charakterystyka C jest odpowiednia do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych oraz obwodów zasilających odbiorniki o niewielkiej indukcyjności (np. małe silniki, zasilacze).
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Wyłącznik umożliwia podłączenie przewodów o przekroju do 35 mm², co pozwala na stosowanie go w instalacjach o większych obciążeniach.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem doziemnym? Nie – jest to wyłącznik nadprądowy. Do ochrony przed zwarciem doziemnym zaleca się stosowanie wyłączników różnicowoprądowych (RCD) w połączeniu z tym urządzeniem.
