Wyłącznik nadprądowy 1P C 13A 6kA AC, HN-C13/1 | 194830 Eaton

Opis i Kluczowe Cechy

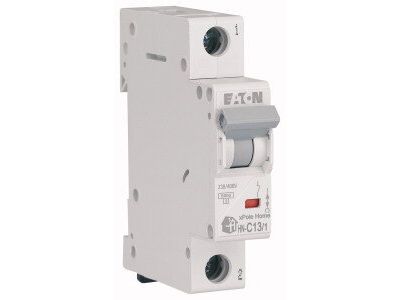

Wyłącznik nadprądowy EATON z serii HN, model HN-C13/1 o numerze katalogowym 194830, to wysokiej klasy aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 13A, co czyni go idealnym rozwiązaniem dla obwodów o specyficznych wymaganiach prądowych, gdzie standardowe 10A jest niewystarczające, a 16A mogłoby nie zapewniać optymalnej ochrony odbiorników.

• Charakterystyka wyzwalania C: Przeznaczona do urządzeń o zwiększonym prądzie rozruchowym, zapewniająca zwłokę czasową zapobiegającą niepożądanym zadziałaniom podczas startu silników czy zasilaczy.
• Znamionowa zwarciowa zdolność łączeniowa 6kA: Gwarantuje bezpieczne przerwanie prądu zwarciowego o wartości do 6000A, co jest standardem wymaganym w nowoczesnym budownictwie mieszkaniowym i komercyjnym.
• Konstrukcja 1-biegunowa (1P): Kompaktowa budowa zajmująca tylko jeden moduł w rozdzielnicy, co pozwala na optymalne zagospodarowanie miejsca na szynie montażowej.
• Wysoka trwałość mechaniczna: Produkty marki EATON słyną z precyzji wykonania, co przekłada się na długowieczność aparatu nawet przy częstych cyklach łączeniowych.

Zgodność z Normami

Wyłącznik HN-C13/1 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnienie wymagań normy IEC/EN 60898-1 potwierdza, że urządzenie jest dopuszczone do użytku w instalacjach domowych i podobnych, zapewniając najwyższy poziom bezpieczeństwa użytkowników oraz mienia. Posiada niezbędne certyfikaty i znaki jakości uznawane przez inspektorów nadzoru oraz firmy ubezpieczeniowe.

Zastosowanie

Dzięki uniwersalnej charakterystyce C oraz prądowi 13A, wyłącznik znajduje szerokie zastosowanie w różnych sektorach:

• Budownictwo mieszkaniowe: Ochrona obwodów gniazd wtykowych, oświetlenia LED o dużej mocy oraz urządzeń AGD.
• Obiekty użyteczności publicznej: Zabezpieczanie systemów klimatyzacji, wentylacji oraz infrastruktury IT, gdzie występują zasilacze impulsowe.
• Przemysł: Ochrona obwodów sterowniczych oraz niewielkich odbiorników silnikowych, które wymagają charakterystyki zwłocznej przy rozruchu.

Wskazówki Montażowe

Montaż wyłącznika HN-C13/1 powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy (zgodnie z dokumentacją techniczną producenta), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o różnych przekrojach, zapewniając stabilne połączenie zarówno dla drutu, jak i linki (z tulejką).
• Szynowanie: Wyłącznik jest kompatybilny z szynami łączeniowymi grzebieniowymi i widelcowymi, co znacząco przyspiesza prace montażowe w rozdzielnicy.

FAQ

1. Czy wyłącznik HN-C13/1 może być stosowany jako zamiennik dla wyłącznika o charakterystyce B?
Tak, pod warunkiem, że analiza pętli zwarcia w danej instalacji potwierdzi skuteczność ochrony przeciwporażeniowej przy charakterystyce C, która wymaga wyższego prądu do natychmiastowego wyzwolenia.

2. Jaka jest główna różnica między serią HN a innymi seriami EATON?
Seria HN to linia dedykowana głównie do budownictwa mieszkaniowego i komercyjnego, łącząca wysoką niezawodność marki EATON z optymalizacją kosztową przy zachowaniu zdolności zwarciowej 6kA.

3. Czy urządzenie posiada wskaźnik położenia styków?
Tak, konstrukcja dźwigni oraz mechanizm wewnętrzny jednoznacznie wskazują stan pracy urządzenia, co ułatwia diagnostykę w przypadku awarii zasilania.
