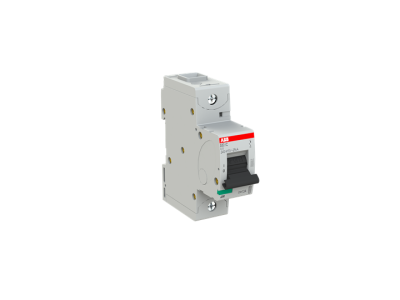

Wyłącznik nadprądowy 1P C 13A 25kA, S801C-C13 | 2CCS881001R0134 ABB

Alternatywny kod produktu: 2CCS881001R0134

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801C-C13 (symbol 2CCS881001R0134) to zaawansowane zabezpieczenie instalacji elektrycznej przed skutkami przeciążeń i zwarć. Charakterystyka C (13A) sprawia, że sprawdza się zarówno w instalacjach mieszkaniowych, jak i komercyjnych oraz lekkich aplikacjach przemysłowych. Wysoka zdolność wyłączania 25kA gwarantuje skuteczną ochronę nawet w trudnych warunkach zwarciowych.

• Charakterystyka C (13A): Idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz odbiorników o umiarkowanym prądzie rozruchowym (np. silniki małej mocy).
• Zdolność wyłączania 25kA: Zapewnia niezawodną ochronę przed zwarciami, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Dwa mechanizmy wyzwalające (termiczny i elektromechaniczny): Termiczny chroni przed przeciążeniem, elektromechaniczny – przed zwarciem, gwarantując kompleksową ochronę.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów, redukując ryzyko poluzowania połączenia.
• Zgodność z napięciami AC (240/415V) i DC: Uniwersalność zastosowania – od instalacji domowych po przemysłowe układy prądu stałego.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla instalacji niskiego napięcia) oraz IEC/EN 60947-2 (dla aparatury łączeniowej). Posiada liczne atesty międzynarodowe, co potwierdza jego bezpieczeństwo i niezawodność w globalnych zastosowaniach.

Zastosowanie

S801C-C13 znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagana jest precyzyjna ochrona przed przeciążeniami i zwarciami.

• Instalacje mieszkaniowe: zabezpieczenie obwodów gniazd, oświetlenia i małych odbiorników.
• Obiekty komercyjne: biura, sklepy, hotele – ochrona linii zasilających urządzenia biurowe i oświetlenie.
• Lekki przemysł: zabezpieczenie maszyn o umiarkowanym poborze mocy (np. wentylatory, pompy).
• Instalacje prądu stałego: zasilanie urządzeń telekomunikacyjnych, systemów solarnych lub bateryjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować w rozdzielnicy na szynie DIN, zaciskając przewody w odpowiednich gniazdach (zgodnie z oznaczeniami L i N). Dokręcić połączenia z zalecanym momentem siły, aby zapewnić niezawodny kontakt. Po montażu przeprowadzić test działania – kilkukrotnie załączać i wyłączać wyłącznik, aby potwierdzić poprawność jego funkcjonowania.

FAQ

• Czy wyłącznik może być stosowany w obwodach 230V? Tak – charakterystyka C i zakres napięć do 254V AC czynią go odpowiednim do standardowych instalacji mieszkaniowych 230V.
• Jaka jest maksymalna zdolność wyłączania? Wyłącznik posiada zdolność wyłączania 25kA przy napięciu 240/415V, co oznacza skuteczną ochronę nawet w warunkach zwarć o wysokiej energii.
• Czy wyłącznik współpracuje z szyną DIN? Tak – zaprojektowany do montażu na standardowej szynie DIN o szerokości 35mm, co ułatwia integrację w nowoczesnych rozdzielnicach.
