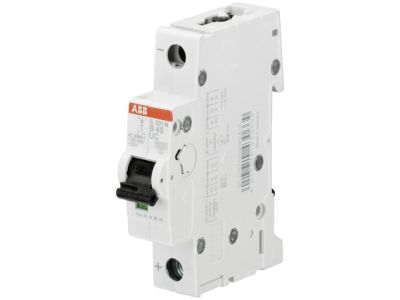

Wyłącznik nadprądowy 1P C 13A 10kA, S201M-C13UC | 2CDS271061R0134 ABB

Alternatywny kod produktu: 2CDS271061R0134

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-C13UC (symbol 2CDS271061R0134) to kompaktowe urządzenie zabezpieczające instalacje elektryczne przed skutkami przeciążeń i zwarć. Przeznaczony do współpracy z obwodami prądu przemiennego (AC) i stałego (DC), charakteryzuje się wysoką zdolnością wyłączania zwarciowego 10kA oraz uniwersalnym typem charakterystyki C. Charakterystyka C zapewnia selektywność zabezpieczeń w instalacjach o umiarkowanych prądach rozruchowych (np. oświetlenie, gniazda wtykowe).

• 1-biegunowa budowa: Optyimalna dla jednofazowych obwodów zasilających, oszczędzająca miejsce w rozdzielnicy.
• Typ charakterystyki C: Zapewnia ochronę przed przeciążeniami i zwarciami w obwodach z odbiornikami o umiarkowanych prądach rozruchowych (np. żarówki, gniazda wtykowe, mniejsze silniki).
• Zdolność zwarciowa 10kA: Wysoka odporność na zwarcia gwarantuje skuteczną ochronę całej instalacji i podłączonych urządzeń.
• Uniwersalne zastosowanie AC/DC: Możliwość stosowania w obwodach prądu przemiennego i stałego, co zwiększa elastyczność instalacji.
• Kompatybilność z akcesoriami System pro M: Możliwość współpracy z szeroką gamą modułów dodatkowych (np. styczniki, wyłączniki różnicowoprądowe) w ramach systemu modułowego.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i europejskich dotyczących bezpieczeństwa elektrycznego. Posiada certyfikację CE, a także jest zgodny z normami IEC 60898-1, IEC 60947-2 oraz innymi lokalnymi standardami. Zapewnia ochronę zgodną z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S201M-C13UC przeznaczony jest do zabezpieczania jednofazowych obwodów elektrycznych przed przeciążeniami i zwarciami. Stosowany w instalacjach domowych, biurowych, przemysłowych oraz w małych obiektach użyteczności publicznej.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i biurowcach.
• Ochrona gniazd wtykowych w pomieszczeniach mieszkalnych i biurowych.
• Stosowanie w obwodach zasilających małe odbiorniki przemysłowe (np. maszyny warsztatowe, urządzenia biurowe).
• Elastyczne rozwiązanie do modernizacji istniejących instalacji elektrycznych dzięki kompaktowym wymiarom.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie i zweryfikować brak napięcia przy użyciu odpowiedniego miernika. Wyłącznik należy zamontować na szynie DIN 35 mm w rozdzielnicy, upewniając się o prawidłowym położeniu bieguna. Przewody zasilające podłączyć do zacisków dolnych (zgodnie z oznaczeniem L1 i N), zachowując odpowiednie momenty dokręcania (zalecane 2,5 Nm). Po montażu należy przeprowadzić test działania – wyłącznik powinien natychmiast przerwać obwód przy symulacji zwarcia lub przeciążenia.

FAQ

• Czy wyłącznik można stosować w obwodach prądu stałego (DC)? Tak, wyłącznik jest przystosowany do współpracy z obwodami prądu stałego o napięciu do maksymalnego napięcia znamionowego.
• Jaką rolę pełni typ charakterystyki C? Charakterystyka C zapewnia selektywność zabezpieczeń – wyłącznik reaguje na przeciążenia i zwarcia z opóźnieniem, co pozwala na ochronę obwodów z odbiornikami o umiarkowanych prądach rozruchowych (np. żarówki, gniazda).
• Czy wyłącznik współpracuje z innymi modułami System pro M? Tak, wyłącznik jest kompatybilny z akcesoriami System pro M, takimi jak styczniki, wyłączniki różnicowoprądowe czy moduły telemetryczne, co umożliwia rozbudowę instalacji.
