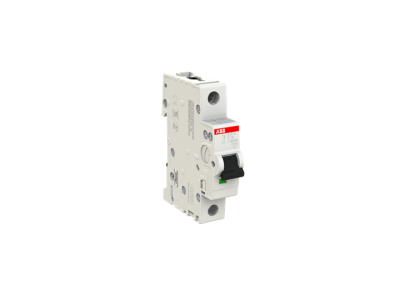

Wyłącznik nadprądowy 1P C 13A 10kA, S201M-C13 | 2CDS271001R0134 ABB

Alternatywny kod produktu: 2CDS271001R0134

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-C13 (symbol 2CDS271001R0134) o charakterystyce C i prądzie znamionowym 13A to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Posiada mechanizm wyzwalania termicznego (ochrona przed przeciążeniem) oraz elektromechaniczny (ochrona przed zwarciem), zapewniając kompleksową ochronę obwodów 1-fazowych. Charakterystyka C dedykowana jest do zabezpieczania obwodów oświetleniowych i gniazd wtykowych.

• Charakterystyka C (13A): Szybka reakcja na zwarcia i przeciążenia – minimalizuje ryzyko uszkodzenia instalacji i podłączonych urządzeń.
• 2-biegunowy mechanizm ochrony: Termiczny (przeciążeniowy) i elektromechaniczny (zwarciowy) – zapewnia dwustopniową ochronę instalacji.
• Zdolność wyłączania 10 kA przy 230V AC: Odporność na zwarcia w obwodach niskiego napięcia, gwarantująca niezawodne działanie w typowych instalacjach mieszkaniowych.
• Konfiguracja 1-biegunowa (1P): Kompaktowa budowa oszczędza miejsce w rozdzielnicy, idealna do zabezpieczania pojedynczych obwodów 1-fazowych.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Potwierdzenie bezpieczeństwa i niezawodności w zastosowaniach domowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia surowe wymagania norm IEC/EN 60898-1 (dla zabezpieczeń obwodów domowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej niskiego napięcia). Znak CE potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S201M-C13 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami w obwodach 1-fazowych.

• Zabezpieczanie obwodów oświetleniowych w mieszkaniach, biurach i obiektach komercyjnych.
• Ochrona gniazd wtykowych w instalacjach mieszkaniowych i przemysłowych.
• Stosowanie w rozdzielnicach budynków, szafach sterowniczych i tablicach rozdzielczych.
• Zabezpieczanie urządzeń o poborze prądu do 13A, w tym lamp, komputerów, drobnego sprzętu AGD i elektronarzędzi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi zasadami montażu aparatury modułowej. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie za pomocą głównego wyłącznika. Wyłącznik montować na szynie DIN o szerokości 35 mm, zaciskając go odpowiednim momentem (zalecenia producenta). Podłączenie przewodów musi być wykonane zgodnie z oznaczeniami L (faza) i N (neutralny) na wyłączniku. Po montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby potwierdzić jego poprawną pracę.

FAQ

• Jaką rolę pełni charakterystyka C w wyłączniku? Charakterystyka C określa próg zadziałania wyłącznika – w przypadku zwarć następuje szybkie wyłączenie (5-10-krotność prądu znamionowego), natomiast w przypadku przeciążeń mechanizm termiczny reaguje z opóźnieniem. Idealna do zabezpieczania obwodów z odbiornikami o umiarkowanym prądzie rozruchowym (np. oświetlenie, gniazda).
• Czy wyłącznik może być stosowany w obwodach 3-fazowych? Nie – konieczne jest zastosowanie wyłącznika 3-biegunowego (3P) lub 4-biegunowego (3P+N) do zabezpieczania obwodów trójfazowych.
• Jakie są zalecane momenty dokręcania przewodów? Dokładne wartości momentów dokręcania nie zostały podane w danych produktu. Zaleca się stosowanie się do instrukcji producenta urządzenia lub ogólnych norm instalacyjnych dla aparatury modułowej.
