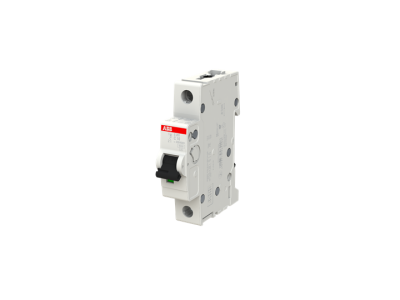

Wyłącznik nadprądowy 1P C 10A 6kA, S201-C10 | 2CDS251001R0104 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-C10 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie charakteryzuje się jednobiegunową konstrukcją (1P) i jest przeznaczone do ochrony obwodów przed skutkami przeciążeń oraz zwarć. Prąd znamionowy wynoszący 10A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat ten idealnie nadaje się do obwodów o umiarkowanych prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA (zgodnie z normą IEC/EN 60898-1) gwarantuje wysoki poziom bezpieczeństwa i trwałość urządzenia nawet w wymagających warunkach pracy w instalacjach prądu przemiennego (AC).

• Charakterystyka C: Zapewnia wyzwalanie magnetyczne w zakresie od 5 do 10-krotności prądu znamionowego, co pozwala na bezpieczną pracę z odbiornikami o zwiększonym prądzie rozruchowym.
• Wysoka jakość ABB: Wykorzystanie najwyższej klasy materiałów izolacyjnych przekłada się na długą żywotność mechaniczną i elektryczną.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo obsługi serwisowej.
• Kompaktowa budowa: Szerokość jednego modułu pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego profesjonalny charakter. Wyłącznik S201-C10 spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników instalacyjnych do użytku domowego i podobnego, oraz normy IEC/EN 60947-2 dla zastosowań przemysłowych. Posiada liczne certyfikaty i dopuszczenia techniczne, co umożliwia jego stosowanie w projektach o wysokich wymaganiach technicznych na całym świecie.

Zastosowanie

Wyłącznik ABB S201-C10 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Dzięki charakterystyce C, jest on rekomendowany do zabezpieczania obwodów gniazd wtykowych, obwodów oświetleniowych z lampami wyładowczymi oraz małych silników elektrycznych, gdzie mogą występować chwilowe skoki natężenia prądu podczas załączania. Jest to kluczowy element systemów automatyki budynkowej oraz rozdzielnic głównych i oddziałowych, zapewniający ciągłość zasilania i ochronę mienia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35) za pomocą wytrzymałych zatrzasków. Podwójne zaciski windowe umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków i zapewnia stabilne połączenie elektryczne przez cały okres eksploatacji. Aparat może być montowany w dowolnej pozycji, co zwiększa elastyczność projektowania rozdzielnic.

FAQ

• Czy wyłącznik S201-C10 nadaje się do ochrony silników? Tak, charakterystyka C pozwala na krótkotrwałe przeciążenia występujące przy rozruchu mniejszych silników elektrycznych bez nieuzasadnionego wyzwalania zabezpieczenia.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C wyzwala przy wyższych prądach zwarciowych niż B, co zapobiega zbędnym zadziałaniom przy urządzeniach o większym prądzie rozruchowym.
• Czy mogę stosować ten wyłącznik w instalacjach prądu stałego (DC)? Model S201-C10 jest dedykowany do obwodów prądu przemiennego (AC). Do aplikacji DC zaleca się stosowanie dedykowanych serii wyłączników ABB.
