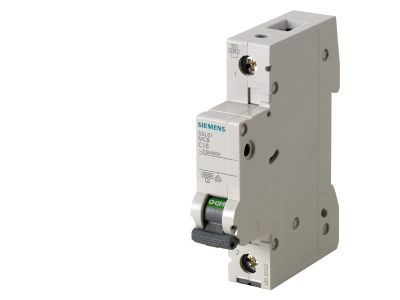

Wyłącznik nadprądowy 230/400V 6kA, 1-bieg., C, 10A | 5SL6110-7 Siemens

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens z serii SENTRON, model 5SL6110-7, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów z odbiornikami o zwiększonym prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje skuteczną ochronę przewodów i urządzeń przed skutkami zwarć oraz przeciążeń.

• Konstrukcja jednobiegunowa (1P): Zapewnia precyzyjną ochronę pojedynczego toru prądowego w kompaktowej obudowie.
• Charakterystyka C: Przeznaczona do ochrony urządzeń generujących wyższe prądy udarowe, takich jak silniki czy grupy lamp fluorescencyjnych.
• Wszechstronność napięciowa: Urządzenie pracuje w sieciach prądu przemiennego (AC) do 250/440 V, a także dopuszcza pracę w sieciach prądu stałego (DC) do 60 V na biegun.
• Modułowość: System SENTRON umożliwia łatwą rozbudowę o komponenty dodatkowe, w tym styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe oraz napędy zdalne.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm IEC, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik posiada również aprobaty zgodne z normą UL 1077, co pozwala na jego stosowanie jako "supplementary protectors" w instalacjach przeznaczonych na rynki wymagające certyfikacji amerykańskiej (do 277 V dla wykonań 1-biegunowych). Dzięki temu inżynierowie mogą stosować ten sam komponent w projektach realizowanych na różne rynki globalne.

Zastosowanie

Wyłącznik 5SL6110-7 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w sektorze komercyjnym oraz przemysłowym. Jest kluczowym elementem rozdzielnic elektrycznych, gdzie pełni funkcję wyłącznika głównego lub zabezpieczenia poszczególnych obwodów odbiorczych. Dzięki możliwości pracy w prądzie stałym do 60 V, może być również wykorzystywany w wybranych systemach automatyki oraz instalacjach niskonapięciowych wymagających pewnego rozłączania pod napięciem.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, co zapewnia trwały kontakt elektryczny i minimalizuje rezystancję przejścia, zapobiegając nadmiernemu nagrzewaniu się styków. Konstrukcja zacisków umożliwia bezpieczne wprowadzenie przewodów i szyn łączeniowych. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone, a montażu dokonuje osoba z odpowiednimi uprawnieniami SEP.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C jest dedykowana dla obwodów z urządzeniami o większym prądzie rozruchowym, co obejmuje mniejsze silniki i pompy.
• Czy mogę zamontować do niego styk pomocniczy? Tak, seria 5SL6 jest w pełni kompatybilna z akcesoriami modułowymi Siemens, takimi jak styki pomocnicze (AS) czy styki sygnału błędu (FC).
• Czy urządzenie może pracować w instalacjach fotowoltaicznych DC? Wyłącznik dopuszcza pracę w sieciach DC do napięcia 60 V. W przypadku wyższych napięć DC należy zastosować dedykowane aparaty do fotowoltaiki.
