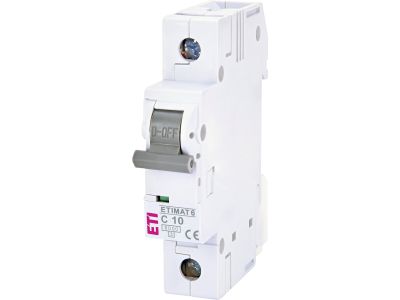

Wyłącznik nadprądowy 1P C 10A 6kA AC ETIMAT 6 | 002141514 Eti

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ETIMAT 6 o charakterystyce C i prądzie znamionowym 10A to zaawansowane rozwiązanie od renomowanego producenta ETI, zaprojektowane z myślą o precyzyjnym zabezpieczaniu obwodów elektrycznych. Urządzenie charakteryzuje się znamionową zwarciową zdolnością łączeniową na poziomie 6 kA, co gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych, chroniąc tym samym infrastrukturę przed kosztownymi uszkodzeniami. Wyłącznik posiada konstrukcję jednobiegunową (1P), idealną do selektywnego zabezpieczania faz w rozdzielnicach. Kluczową zaletą serii ETIMAT jest możliwość rozbudowy o styki pomocnicze oraz wyzwalacze wzrostowe, co pozwala na integrację z systemami automatyki i zdalnego monitorowania stanu instalacji.

• Prąd znamionowy 10A: Optymalny do zabezpieczania obwodów oświetleniowych oraz gniazd wtykowych o mniejszym obciążeniu.
• Charakterystyka C: Przeznaczona do urządzeń o zwiększonych prądach rozruchowych, zapewniająca stabilność pracy bez nieuzasadnionych wyzwoleń.
• Zdolność zwarciowa 6kA: Wysoki standard bezpieczeństwa zgodny z wymaganiami dla budownictwa mieszkaniowego i komercyjnego.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy aparatu zwiększa bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Wyłącznik spełnia wymagania normy PN-EN 60898-1, co klasyfikuje go jako pełnoprawny element zabezpieczający w instalacjach niskiego napięcia. Dodatkowo, konstrukcja aparatu pozwala na jego stosowanie w roli wyłącznika głównego w mniejszych rozdzielnicach, spełniając surowe kryteria izolacyjne i funkcjonalne stawiane nowoczesnej aparaturze modułowej.

Zastosowanie

Wyłącznik nadprądowy ETIMAT 6 znajduje szerokie zastosowanie w różnorodnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd ogólnego przeznaczenia oraz systemów oświetleniowych.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Zabezpieczanie obwodów sterowniczych oraz odbiorników o charakterystyce indukcyjnej, które wymagają charakterystyki wyzwalania typu C.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą, bezawaryjną pracę. Zaciski umożliwiają podłączenie zarówno przewodów typu drut, jak i linka (z tulejką). Konstrukcja obudowy pozwala na łatwy montaż szyn grzebieniowych (mostkujących), co znacząco przyspiesza prace wewnątrz rozdzielnicy i poprawia estetykę okablowania.

FAQ

• Czy do tego wyłącznika można dołożyć styk pomocniczy? Tak, seria ETIMAT 6 jest w pełni kompatybilna z akcesoriami ETI, takimi jak styki pomocnicze PS ETIMAT, które informują o stanie zadziałania aparatu.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka C, zastosowana w tym modelu, posiada wyższy próg wyzwalania magnetycznego, co czyni go idealnym do odbiorników generujących krótkotrwałe piki prądowe przy rozruchu.
• Czy wyłącznik może pracować w dowolnej pozycji? Tak, konstrukcja mechanizmu pozwala na montaż pionowy lub poziomy na szynie DIN bez wpływu na parametry wyzwalania.
