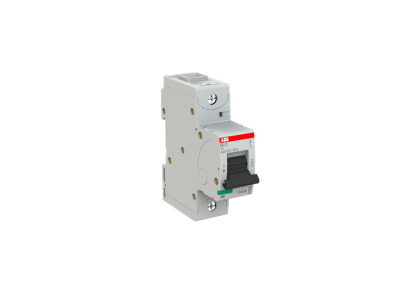

Wyłącznik nadprądowy 1P C 10A 25kA, S801C-C10 | 2CCS881001R0104 ABB

Alternatywny kod produktu: 2CCS881001R0104

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801C-C10 (symbol 2CCS881001R0104) o charakterystyce wyzwalania C to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Prąd znamionowy 10A oraz wysoka zdolność wyłączania 25kA przy 240/415V sprawiają, że sprawdza się w instalacjach mieszkaniowych, komercyjnych i przemysłowych. Dwa niezależne mechanizmy wyzwalające (termiczny i elektromechaniczny) gwarantują szybką reakcję na awaryjne stany sieci.

• Charakterystyka C: Idealna do zabezpieczania obwodów oświetleniowych i gniazd wtykowych – reaguje na zwarcia o 5-10-krotnym prądzie znamionowym.
• 1-biegunowa budowa: Skuteczne zabezpieczenie pojedynczej fazy w układzie TN-S, TN-C-S lub TT.
• Zacisk klatkowy: Umożliwia szybki i pewny montaż przewodów o przekroju do 25 mm², redukując ryzyko poluzowania połączenia.
• Wysoka zdolność wyłączania 25kA: Zapewnia skuteczną ochronę nawet w przypadku zwarć o dużej energii, minimalizując ryzyko uszkodzeń instalacji.
• Zakres napięć 254/440V AC i DC: Uniwersalność zastosowania – od instalacji domowych po przemysłowe układy prądu stałego.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (dla wyłączników nadprądowych do instalacji domowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej niskonapięciowej). Posiada deklarację zgodności CE i certyfikaty dopuszczające do stosowania w instalacjach elektrycznych na terenie Unii Europejskiej.

Zastosowanie

S801C-C10 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zabezpieczanie gniazd wtykowych w instalacjach komercyjnych i przemysłowych.
• Ochrona układów zasilania urządzeń o niskim i średnim poborze mocy (np. wentylatory, pompy, małe maszyny).
• Stosowanie w rozdzielnicach budynków wielorodzinnych oraz w szafach sterowniczych maszyn przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie montuje się na szynie DIN 35 mm zgodnie z kierunkiem strzałki na korpusie. Przewody należy podłączać do zacisków klatkowych, dokręcając je z zalecanym momentem (sprawdzić w dokumentacji producenta). Zachować odpowiednie odstępy między wyłącznikami (minimum 5 mm) dla prawidłowego odprowadzania ciepła. Po montażu przeprowadzić próbę działania – ręczne ściągnięcie dźwigni powinno powodować wyłączenie.

FAQ

• Czy wyłącznik S801C-C10 nadaje się do instalacji prądu stałego? Tak – urządzenie może pracować w obwodach prądu stałego o napięciu do 440V, co czyni je uniwersalnym rozwiązaniem dla różnych typów instalacji.
• Jakie przewody można podłączyć do zacisków klatkowych? Zaciski klatkowe pozwalają na podłączenie przewodów miedzianych o przekroju od 0,75 mm² do 25 mm² (zależnie od typu kabla i norm instalacyjnych).
• Czy wyłącznik wymaga dodatkowej ochrony przeciwporażeniowej? Urządzenie samo w sobie nie pełni funkcji ochrony przeciwporażeniowej. W instalacjach zasilanych z sieci TN należy stosować dodatkowe środki ochrony (np. wyłączniki różnicowoprądowe) zgodnie z obowiązującymi przepisami.
