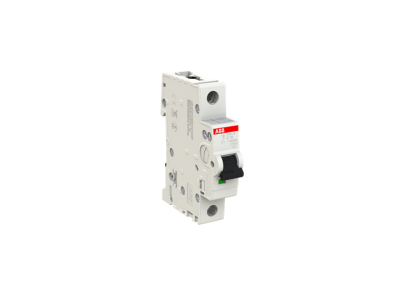

Wyłącznik nadprądowy 1P C 10A 10kA, S201M-C10 | 2CDS271001R0104 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201M-C10 z serii System pro M compact to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższej niezawodności w instalacjach elektrycznych. Model ten charakteryzuje się prądem znamionowym wynoszącym 10 A oraz wysoką znamionową zwarciową zdolnością łączeniową na poziomie 10 kA przy napięciu 230/400 V AC. Dzięki konstrukcji ograniczającej prąd, urządzenie skutecznie minimalizuje energię przenoszoną podczas zwarcia, co znacząco wydłuża żywotność całej instalacji.

• Podwójny mechanizm wyzwalania: Wyłącznik wyposażono w opóźniony wyzwalacz termiczny, który chroni przed długotrwałymi przeciążeniami, oraz wyzwalacz elektromechaniczny (magnetyczny) reagujący błyskawicznie na zwarcia.
• Charakterystyka C: Przeznaczona do obwodów z urządzeniami o zwiększonym prądzie rozruchowym, zapewniając optymalny balans między czułością a stabilnością zasilania.
• Kompaktowa budowa: Jednobiegunowa konstrukcja (1P) pozwala na oszczędność miejsca w rozdzielnicy, a możliwość montażu styku pomocniczego od dołu pozwala zaoszczędzić do 50% przestrzeni w porównaniu do tradycyjnych rozwiązań bocznych.
• Wysoka wytrzymałość: Seria S200M została zaprojektowana do pracy w wymagających warunkach przemysłowych i komercyjnych.

Zgodność z Normami

Bezpieczeństwo i uniwersalność wyłącznika ABB S201M-C10 potwierdzają rygorystyczne certyfikaty. Urządzenie jest w pełni zgodne z międzynarodowymi normami:

• IEC/EN 60898-1: Norma dotycząca wyłączników do zastosowań domowych i podobnych, co gwarantuje bezpieczeństwo w budownictwie mieszkaniowym.
• IEC/EN 60947-2: Norma dla aparatury niskonapięciowej stosowanej w przemyśle, co potwierdza zdolność urządzenia do pracy w profesjonalnych systemach automatyki i rozdziału energii.

Zastosowanie

Dzięki swojej wszechstronności, wyłącznik S201M-C10 znajduje zastosowanie w szerokim spektrum instalacji:

• Sektor mieszkaniowy: Zabezpieczanie obwodów gniazd wtykowych oraz oświetlenia, gdzie wymagana jest podwyższona zdolność zwarciowa.
• Obiekty komercyjne: Ochrona instalacji w biurowcach, galeriach handlowych oraz budynkach użyteczności publicznej.
• Przemysł: Zabezpieczanie obwodów sterowniczych, niewielkich silników oraz urządzeń pomocniczych w szafach sterowniczych i rozdzielnicach głównych.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zapewnienia deklarowanych parametrów ochronnych:

• Montaż na szynie DIN: Urządzenie przystosowane jest do szybkiego zatrzaskiwania na standardowej szynie montażowej TH35 (DIN).
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekroje przewodów: Zaciski pozwalają na podłączenie zarówno szyn grzebieniowych, jak i przewodów o odpowiednio dobranym przekroju znamionowym, co ułatwia mostkowanie aparatury w rzędzie.
• Akcesoria: Możliwość dołączenia styków pomocniczych, wyzwalaczy wzrostowych oraz podnapięciowych zwiększa funkcjonalność systemu bez konieczności przebudowy rozdzielnicy.

FAQ

1. Czy wyłącznik S201M-C10 może być stosowany w instalacjach domowych?
Tak, dzięki zgodności z normą IEC/EN 60898-1 jest on w pełni dopuszczony do użytku w budownictwie mieszkaniowym, oferując przy tym wyższą zdolność zwarciową (10kA) niż standardowe wyłączniki 6kA.

2. Co oznacza charakterystyka C w tym modelu?
Charakterystyka C oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 5 do 10-krotności prądu znamionowego. Jest to idealne rozwiązanie dla obwodów, w których występują umiarkowane prądy rozruchowe.

3. Czy do tego wyłącznika można podłączyć styk pomocniczy?
Tak, seria S200M wspiera montaż styków pomocniczych, w tym specjalnych wersji montowanych od dołu, co pozwala na znaczną oszczędność miejsca na szynie DIN.
