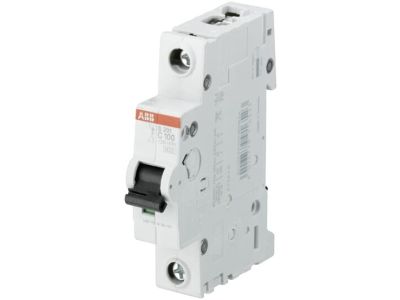

Wyłącznik nadprądowy 1P C 100A 6kA, S201-C100 | 2CDS251001R0824 ABB

Alternatywny kod produktu: 2CDS251001R0824

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) o charakterystyce C (S201-C100) zapewnia skuteczną ochronę obwodów jednofazowych przed przeciążeniami i zwarciami. Prąd znamionowy 100A oraz zdolność wyłączania 6kA czynią go solidnym zabezpieczeniem dla instalacji o średnim i dużym obciążeniu. Kompaktowa obudowa ułatwia montaż na szynie DIN, a mechanizm wyzwalania gwarantuje szybkie odcięcie zasilania w przypadku anomalii.

• Charakterystyka C: Zapewnia selektywność zabezpieczeń – idealny do ochrony obwodów zasilających odbiorniki o umiarkowanych prądach rozruchowych (np. silniki, transformatory).
• Prąd znamionowy 100A: Odpowiedni do ochrony obwodów o wysokim poborze mocy, takich jak linie zasilające maszyny przemysłowe, piece grzewcze lub duże grupy odbiorników.
• Zdolność wyłączania 6kA: Gwarantuje skuteczne przerwanie zwarć w instalacjach niskiego napięcia, minimalizując ryzyko uszkodzeń sprzętu.
• 1-biegunowa konstrukcja (1P): Prosta i efektywna ochrona obwodów fazowych – dedykowana do instalacji, gdzie wymagana jest ochrona pojedynczego przewodu.
• Montaż na szynie DIN: Umożliwia szybki i trwały montaż w rozdzielnicach, szafach sterowniczych oraz tablicach rozdzielczych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej (m.in. PN-EN 60898-1, PN-EN 60947-2) oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy S201-C100 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie w obwodach o wysokim prądzie znamionowym.

• Ochrona linii zasilających maszyn i urządzeń przemysłowych o poborze do 100A.
• Zabezpieczenie obwodów zasilających piece grzewcze, nagrzewnice lub duże grupy odbiorników 1-fazowych.
• Stosowanie w rozdzielnicach budynków biurowych i przemysłowych jako główne zabezpieczenie linii.
• Ochrona obwodów oświetlenia awaryjnego i systemów alarmowych wymagających nieprzerwanego zasilania.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik montować na szynie DIN w pozycji pionowej, z zachowaniem odpowiedniego odstępu od innych urządzeń w celu zapewnienia cyrkulacji powietrza. Podczas podłączania przewodów należy stosować odpowiedni moment dokręcania (zgodnie z zaleceniami producenta) oraz używać przewodów o odpowiednim przekroju (minimalny przekrój dla prądu 100A to 16mm²). Po montażu należy przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik.

FAQ

• Jaka jest różnica między charakterystyką C a B? Charakterystyka C charakteryzuje się wyższym prądem wyzwolenia zwarciowego (5-10 In) w porównaniu do charakterystyki B (3-5 In), co czyni ją bardziej odpowiednią dla obwodów z odbiornikami o wyższych prądach rozruchowych (np. silniki).
• Czy wyłącznik nadaje się do ochrony obwodów 3-fazowych? Nie – to wyłącznik 1-biegunowy (1P), dedykowany do ochrony pojedynczego przewodu fazowego. Do ochrony obwodów 3-fazowych należy stosować wyłączniki 3-biegunowe (3P) lub 4-biegunowe (4P).
• Jak dobrać odpowiedni prąd znamionowy wyłącznika? Prąd znamionowy powinien być dostosowany do maksymalnego prądu obciążenia chronionego obwodu. Zaleca się stosowanie współczynnika bezpieczeństwa 1,2-1,5 (np. dla obwodu 80A zaleca się wyłącznik 100A).
