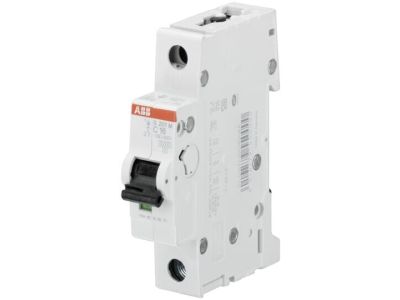

Wyłącznik nadprądowy 1P C 0,5A 10kA, S201M-C0,5 | 2CDS271001R0984 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201M-C0,5 z serii System pro M compact to zaawansowane rozwiązanie w dziedzinie ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 0,5 A, co czyni je idealnym do precyzyjnego zabezpieczania odbiorników o bardzo niskim poborze mocy lub obwodów sterowniczych. Wyłącznik posiada charakterystykę wyzwalania typu C, co oznacza, że wyzwalacz elektromagnetyczny reaguje przy prądzie od 5 do 10-krotności prądu znamionowego, pozwalając na bezpieczny rozruch urządzeń o umiarkowanych prądach rozruchowych.

Kluczowym atutem modelu S201M jest jego wysoka znamionowa zwarciowa zdolność łączeniowa wynosząca aż 10 kA przy napięciu 230/400 V AC. Konstrukcja aparatu opiera się na dwóch mechanizmach wyzwalania: opóźnionym wyzwalaczu termicznym, chroniącym przed długotrwałym przeciążeniem, oraz szybkim wyzwalaczu elektromechanicznym, który natychmiastowo przerywa obwód w przypadku wystąpienia zwarcia. Dzięki technologii ograniczania prądu, urządzenie minimalizuje energię przenoszoną do instalacji podczas awarii, co znacząco wydłuża żywotność całej infrastruktury elektrycznej.

• Prąd znamionowy: 0,5 A – dedykowany dla czułych układów.
• Zdolność zwarciowa: 10 kA – wysoki poziom bezpieczeństwa w aplikacjach przemysłowych.
• Liczba biegunów: 1P (jednofazowy).
• Charakterystyka C: Optymalna dla obwodów z silnikami i oświetleniem.
• Oszczędność miejsca: Możliwość montażu styku pomocniczego od dołu pozwala zaoszczędzić do 50% przestrzeni w rozdzielnicy.

Zgodność z Normami

Wyłącznik S201M-C0,5 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje jego niezawodność w najbardziej wymagających warunkach. Aparat spełnia wymagania normy IEC/EN 60898-1, co pozwala na jego powszechne stosowanie w budownictwie mieszkaniowym i komercyjnym. Dodatkowo, zgodność z normą IEC/EN 60947-2 umożliwia wykorzystanie urządzenia w zaawansowanych aplikacjach przemysłowych, gdzie wymagane są wyższe parametry techniczne i precyzja działania.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, wyłącznik ABB S201M-C0,5 znajduje zastosowanie w szerokim spektrum instalacji:

• Przemysł: Zabezpieczanie obwodów sterowania, cewek styczników oraz czułych urządzeń pomiarowych.
• Automatyka budynkowa: Ochrona zasilaczy niskonapięciowych i systemów inteligentnego domu.
• Sektor komercyjny: Zabezpieczenie specyficznych odbiorników w biurowcach i centrach handlowych.
• Mieszkalnictwo: Ochrona obwodów o bardzo małym obciążeniu, gdzie standardowe zabezpieczenia 6A lub 10A są zbyt mało czułe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, co zapewnia trwały kontakt elektryczny i zapobiega przegrzewaniu się styków. System pro M compact umożliwia łatwą integrację z szynami łączeniowymi oraz akcesoriami takimi jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe. Unikalna konstrukcja pozwala na montaż styku pomocniczego od spodu urządzenia, co jest kluczowe w gęsto upakowanych szafach sterowniczych.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Tak, charakterystyka C jest odpowiednia dla silników o niewielkich prądach rozruchowych, jednak należy upewnić się, że prąd znamionowy 0,5A jest adekwatny do mocy silnika.
• Jaka jest różnica między serią S200 a S200M? Seria S200M oferuje wyższą zdolność zwarciową (10 kA) w porównaniu do standardowej serii S200 (6 kA), co pozwala na jej stosowanie w miejscach o wyższym spodziewanym prądzie zwarciowym.
• Czy mogę zamontować styk pomocniczy? Tak, wyłącznik jest w pełni kompatybilny z akcesoriami ABB, w tym ze stykami montowanymi od dołu, co pozwala na oszczędność miejsca na szynie DIN.
