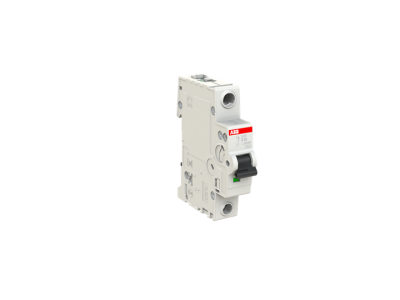

Wyłącznik nadprądowy 1P B 80A 6kA, S201-B80 | 2CDS251001R0805 ABB

Alternatywny kod produktu: 2CDS251001R0805

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201-B80 (symbol 2CDS251001R0805) o prądzie znamionowym 80A i charakterystyce B zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami. Wyłączalność zwarciowa 6kA gwarantuje niezawodną ochronę nawet w trudnych warunkach instalacyjnych. Przeznaczony do montażu na szynie DIN, charakteryzuje się kompaktową budową i wysoką trwałością mechaniczną.

• Charakterystyka B: Odpowiednia do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz linii zasilających urządzenia o umiarkowanym prądzie rozruchowym.
• Prąd znamionowy 80A: Zapewnia ochronę linii o dużym obciążeniu, np. w instalacjach przemysłowych, warsztatach lub budynkach użyteczności publicznej.
• Wyłączalność zwarciowa 6kA: Wysoka zdolność wyłączania zwarć chroni instalację przed poważnymi uszkodzeniami w przypadku awarii.
• 1-biegunowa konstrukcja: Umożliwia precyzyjne zabezpieczenie pojedynczego obwodu bez wpływu na pozostałe części instalacji.
• Montaż na szynie DIN: Szybki i trwały montaż w rozdzielnicach, panelach sterowniczych oraz szafach elektrycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co gwarantuje zgodność z europejskimi standardami bezpieczeństwa. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S201-B80 znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Ochrona linii zasilających gniazda wtykowe w warsztatach, magazynach i obiektach produkcyjnych.
• Zabezpieczanie obwodów napędowych o umiarkowanym poborze mocy (np. wentylatory, pompy).
• Stosowanie w rozdzielnicach główych i podrozdzielnicach w instalacjach przemysłowych i budowlanych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN w pozycji pionowej, z zabezpieczeniem przed przypadkowym wyłączeniem. Po zainstalowaniu należy przeprowadzić test funkcjonalny – kilkukrotne załączanie i wyłączanie w celu weryfikacji poprawności działania. W przypadku stosowania w obwodach o dużym obciążeniu zaleca się stosowanie odpowiednich przekrojów przewodów i momentów dokręcania zgodnie z dokumentacją techniczną.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B przeznaczona jest do zabezpieczania obwodów z niewielkimi prądami rozruchowymi (np. oświetlenie, gniazda), natomiast charakterystyka C stosowana jest do obwodów z większymi prądami rozruchowymi (np. silniki, transformatory).
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, wyłącznik 1-biegunowy S201-B80 może być stosowany w instalacjach trójfazowych do zabezpieczania pojedynczych faz, jednak zaleca się wówczas stosowanie trzech wyłączników (po jednym na fazę).
• Jakie są zalecane przekroje przewodów dla wyłącznika 80A? Zalecany przekrój przewodów nie został podany w danych produktu. Sprawdź dokumentację techniczną lub normy instalacyjne (np. PN-HD 60364-5-52) w celu określenia odpowiedniego przekroju.
