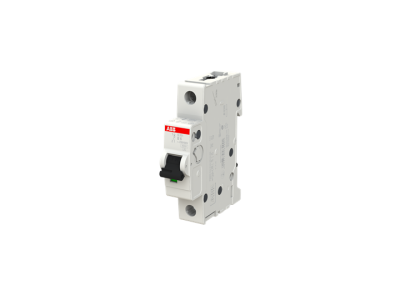

Wyłącznik nadprądowy 1P B 6A 6kA, S201-B6 | 2CDS251001R0065 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-B6 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie charakteryzuje się jednobiegunową konstrukcją (1P) i jest przeznaczone do pracy w obwodach prądu przemiennego (AC). Prąd znamionowy wynoszący 6A sprawia, że jest to idealny wybór do ochrony obwodów o mniejszym obciążeniu, takich jak oświetlenie czy gniazda sterownicze. Charakterystyka wyzwalania typu B została zaprojektowana z myślą o ochronie przewodów przed przeciążeniami i zwarciami w instalacjach, gdzie nie występują duże prądy rozruchowe.

• Zdolność zwarciowa: Znamionowa graniczna zdolność zwarciowa wynosi 6 kA, co gwarantuje wysoki poziom bezpieczeństwa i niezawodność działania w przypadku wystąpienia awarii w sieci.
• Wskaźnik położenia styków: Wyłącznik wyposażony jest w czytelny wskaźnik, który informuje o rzeczywistym stanie styków, co znacząco ułatwia diagnostykę i serwisowanie.
• Trwałość mechaniczna i elektryczna: Produkty ABB słyną z wysokiej jakości wykonania, co przekłada się na długą żywotność urządzenia nawet przy częstych cyklach łączeniowych.
• Zaciski bezpieczeństwa: Specjalna konstrukcja zacisków chroni przed błędnym umieszczeniem przewodu, co minimalizuje ryzyko powstania łuku elektrycznego na styku.

Zgodność z Normami

Wyłącznik S201-B6 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i dopuszczenie do użytku w profesjonalnych instalacjach elektrotechnicznych. Urządzenie spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników instalacyjnych do użytku domowego i podobnego, oraz normy IEC/EN 60947-2 dla zastosowań przemysłowych. Posiada również liczne certyfikaty jednostek badawczych, co jest kluczowe dla projektantów i wykonawców dbających o pełną zgodność dokumentacji technicznej obiektu.

Zastosowanie

Dzięki swoim parametrom, wyłącznik ABB S201-B6 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest szczególnie polecany do:

• Zabezpieczania obwodów oświetleniowych LED i tradycyjnych.
• Ochrony obwodów sterowniczych w szafach automatyki.
• Zabezpieczania odbiorników o niskim prądzie rozruchowym.
• Stosowania w rozdzielnicach głównych i oddziałowych jako element selektywnego systemu zabezpieczeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35) o szerokości 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe i stabilne połączenie elektryczne, co zapobiega przegrzewaniu się styków. Urządzenie umożliwia podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka) o odpowiednim przekroju. Konstrukcja pozwala na łatwą wymianę pojedynczego aparatu z szyny bez konieczności demontażu całego rzędu aparatury dzięki zastosowaniu innowacyjnych zatrzasków.

FAQ

1. Czy wyłącznik S201-B6 może być stosowany w obwodach prądu stałego (DC)?
Model S201-B6 jest dedykowany do obwodów prądu przemiennego (AC). Do aplikacji DC zaleca się stosowanie dedykowanych wyłączników z serii S200 M UC.

2. Co oznacza charakterystyka B w tym modelu?
Charakterystyka B oznacza, że wyzwalacz zwarciowy zadziała w zakresie od 3 do 5-krotności prądu znamionowego. Jest to optymalne zabezpieczenie dla obwodów odbiorczych w budynkach mieszkalnych.

3. Czy do wyłącznika można dołączyć styki pomocnicze?
Tak, seria S200 ABB jest w pełni modułowa i pozwala na montaż akcesoriów takich jak styki pomocnicze, wyzwalacze wzrostowe czy podnapięciowe, montowane z boku urządzenia.
