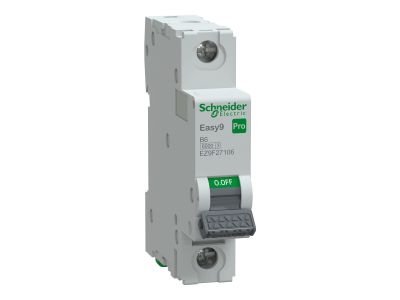

Wyłącznik nadprądowy 1P B 6A 6kA, Easy9 Pro EZ9F-B6-1 | EZ9F27106 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Easy9 Pro EZ9F-B6-1 o charakterystyce B, prądzie znamionowym 6A i zdolności zwarciowej 6kA zapewnia skuteczną ochronę obwodów odbiorczych przed przeciążeniami i zwarciami. Zaprojektowany do montażu na szynie DIN 35 mm, wyróżnia się kompaktowymi wymiarami i szybkim działaniem.

• 1-biegunowa budowa: Optymalny wybór do zabezpieczania pojedynczych obwodów jednofazowych, np. oświetlenia, gniazd wtykowych lub małych urządzeń.
• Charakterystyka B: Szybka reakcja na zwarcia i przeciążenia – idealna do ochrony obwodów z odbiornikami o niskim prądzie rozruchowym (np. żarówki, grzejniki).
• Prąd znamionowy 6A: Zapewnia precyzyjną ochronę dla obwodów o niewielkim obciążeniu, np. w instalacjach domowych.
• Zdolność zwarciowa 6kA: Odporność na zwarcia o prądzie do 6000A – gwarancja niezawodności w typowych warunkach sieciowych.
• Montaż na szynie DIN 35 mm: Uniwersalna kompatybilność z rozdzielnicami i szafami sterowniczymi, ułatwiająca montaż i wymianę.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy 1P B 6A przeznaczony jest do ochrony obwodów odbiorczych w instalacjach elektrycznych niskiego napięcia.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach suchych (np. biura, mieszkania).
• Ochrona małych urządzeń elektrycznych o niskim poborze mocy (np. telewizory, komputery, ładowarki).
• Współpraca z innymi aparatami modułowymi w rozdzielnicach budynkowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Wyłącznik montować na szynie DIN 35 mm, zaczepiając go od góry i dociskając do dołu. Podłączenie przewodów wykonać zgodnie z oznaczeniami: L (faza) na górze, wyjście na obwód na dole. Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia (np. 1,5 mm² dla obwodów oświetleniowych). Po montażu przeprowadzić test działania poprzez załączenie i wyłączenie kilku razy.

FAQ

• Czy wyłącznik można stosować w obwodach trójfazowych? Nie – wyłącznik 1-biegunowy przeznaczony jest wyłącznie do ochrony obwodów jednofazowych. Do zabezpieczania obwodów trójfazowych należy stosować odpowiednie wyłączniki 3-biegunowe lub 4-biegunowe.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B charakteryzuje się szybkim działaniem przy zwarciach (3-5-krotny prąd znamionowy), co czyni ją idealną do ochrony obwodów z odbiornikami rezystancyjnymi. Charakterystyka C reaguje wolniej (5-10-krotny prąd znamionowy), przeznaczona dla obwodów z silnikami lub transformatorami.
• Czy wyłącznik posiada zabezpieczenie termiczne? Tak – wyłącznik nadprądowy wyposażony jest w wyzwalacz termiczny reagujący na przeciążenia oraz wyzwalacz elektromagnetyczny reagujący na zwarcia, co zapewnia kompleksową ochronę.
