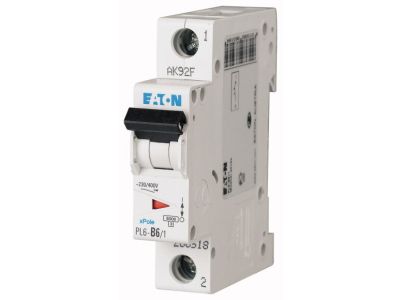

Wyłącznik nadprądowy 1P B 6A 6kA AC, PL6-B6/1 | 286518 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Eaton PL6-B6/1 to zaawansowany aparat modułowy z uznanej serii PL6, zaprojektowany do precyzyjnego zabezpieczania instalacji elektrycznych przed skutkami przeciążeń i zwarć. Prąd znamionowy o wartości 6A sprawia, że urządzenie jest idealnym wyborem do ochrony obwodów o mniejszym obciążeniu, takich jak nowoczesne systemy oświetleniowe czy zaawansowane układy sterowania. Charakterystyka wyzwalania typu B zapewnia szybką reakcję w momencie wystąpienia prądu o wartości od 3 do 5-krotności prądu znamionowego, co jest kluczowe w budownictwie mieszkaniowym i komercyjnym. Znamionowa zwarciowa zdolność łączeniowa wynosząca 6 kA (6000 A) gwarantuje wysoki poziom bezpieczeństwa, skutecznie przerywając obwód w sytuacjach awaryjnych i chroniąc infrastrukturę przed zniszczeniem.

• Prąd znamionowy 6A: Optymalny dla obwodów o niskim poborze mocy.
• Charakterystyka B: Szybkie wyzwalanie chroniące czułe odbiorniki.
• Zdolność zwarciowa 6kA: Wysoka odporność na prądy zwarciowe zgodnie z normami branżowymi.
• Konstrukcja 1-biegunowa: Kompaktowa budowa zajmująca tylko jeden moduł w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodową normą EN 60898-1, która definiuje wymagania dla wyłączników nadprądowych do instalacji domowych i podobnych. Posiada znak CE oraz liczne certyfikaty jakościowe, co potwierdza jego niezawodność i dopuszczenie do użytku w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej. Wysoka jakość wykonania przez firmę Eaton gwarantuje długą żywotność mechaniczną i elektryczną aparatu.

Zastosowanie

Wyłącznik PL6-B6/1 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest dedykowany do ochrony obwodów oświetleniowych (w tym systemów LED), zasilania gniazd wtykowych o małym obciążeniu oraz zabezpieczania obwodów pomocniczych w szafach sterowniczych. Dzięki swojej charakterystyce, doskonale sprawdza się w budynkach mieszkalnych, biurowcach oraz obiektach użyteczności publicznej, gdzie wymagana jest wysoka selektywność zabezpieczeń i niezawodność działania.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TS35) za pomocą wygodnych zatrzasków. Zaciski windowe (windowo-szczękowe) pozwalają na pewne mocowanie przewodów o różnych przekrojach, zapewniając trwały styk elektryczny i minimalizując ryzyko przegrzania. Wyłącznik jest kompatybilny z szynami łączeniowymi grzebieniowymi, co znacząco przyspiesza prace instalacyjne w rozdzielnicy. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, zgodnie z dokumentacją techniczną producenta, aby zapewnić optymalne parametry pracy.

FAQ

• Czy ten wyłącznik nadaje się do zabezpieczenia silnika? Charakterystyka B jest przeznaczona dla odbiorników o niskim prądzie rozruchowym. Do silników o ciężkim rozruchu zaleca się stosowanie wyłączników o charakterystyce C lub D.
• Jaka jest szerokość tego urządzenia? Wyłącznik PL6-B6/1 jest aparatem jednomodułowym o standardowej szerokości 18 mm.
• Czy można go stosować w instalacjach przemysłowych? Tak, o ile prądy zwarciowe w miejscu zainstalowania nie przekraczają 6kA.
