Wyłącznik nadprądowy 1P B 6A 10kA, S201M-B6 | 2CDS271001R0065 ABB

Opis i Kluczowe Cechy

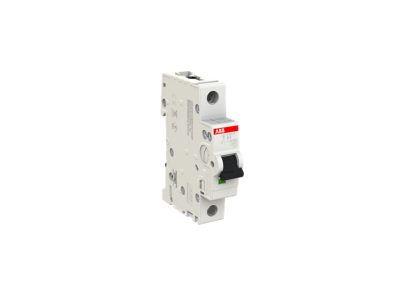

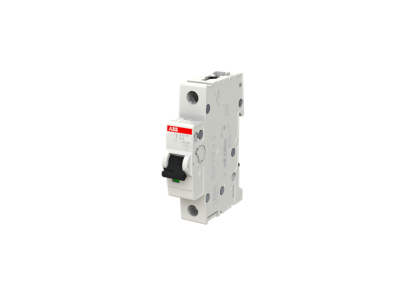

Wyłącznik nadprądowy ABB S201M-B6 z serii System pro M compact to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym do ochrony obwodów o niskich prądach rozruchowych. Kluczowym atutem modelu S201M jest jego podwyższona znamionowa zwarciowa zdolność łączeniowa, która wynosi aż 10 kA przy napięciu 230/400 V AC, co pozwala na stosowanie go w miejscach o wyższej spodziewanej mocy zwarciowej.

• Podwójny mechanizm wyzwalania: Wyłącznik wyposażono w opóźniony wyzwalacz termiczny, chroniący przed długotrwałymi przeciążeniami, oraz wyzwalacz elektromechaniczny (magnetyczny) do błyskawicznej ochrony przed skutkami zwarć.
• Ograniczanie energii: Jako aparat ograniczający prąd, S201M-B6 minimalizuje energię przenoszoną do instalacji podczas awarii, co znacząco wydłuża żywotność przewodów i odbiorników.
• Oszczędność miejsca: Unikalna konstrukcja pozwala na montaż styku pomocniczego od dołu urządzenia, co pozwala zaoszczędzić do 50% miejsca na szynie DIN w porównaniu do tradycyjnych rozwiązań bocznych.
• Wysoka trwałość: Solidna obudowa i precyzyjne mechanizmy wewnętrzne gwarantują niezawodność wymaganą w sektorze przemysłowym i komercyjnym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego uniwersalność i bezpieczeństwo użytkowania. Wyłącznik S201M-B6 spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla instalacji domowych i podobnych, a także normy IEC/EN 60947-2, która określa parametry dla zastosowań przemysłowych. Dzięki tej podwójnej certyfikacji, aparat może być z powodzeniem stosowany zarówno w rozdzielnicach mieszkaniowych, jak i w zaawansowanych systemach automatyki budynkowej i przemysłowej.

Zastosowanie

Dzięki charakterystyce B, wyłącznik S201M-B6 znajduje szerokie zastosowanie w ochronie obwodów oświetleniowych oraz gniazd wtykowych, gdzie nie występują duże skoki prądu podczas załączania odbiorników. Jest to rozwiązanie dedykowane dla:

• Budownictwa mieszkaniowego: Zabezpieczenie obwodów oświetlenia LED i standardowych gniazd zasilających.
• Obiektów komercyjnych: Ochrona instalacji w biurowcach, galeriach handlowych oraz hotelach, gdzie wymagana jest wysoka zdolność zwarciowa 10kA.
• Przemysłu: Zabezpieczanie obwodów sterowniczych oraz pomocniczych w szafach automatyki, gdzie precyzja działania i niezawodność są priorytetem.

Wskazówki Montażowe

Montaż wyłącznika S201M-B6 powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków (zgodnie z dokumentacją techniczną ABB), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o różnych przekrojach, zapewniając stabilne przesyłanie energii bez ryzyka poluzowania się żyły.
• Pozycjonowanie: Możliwość zasilania urządzenia zarówno od góry, jak i od dołu, ułatwia organizację okablowania wewnątrz rozdzielnicy.
• Akcesoria: Przed montażem warto rozważyć instalację styków pomocniczych montowanych od dołu, aby zoptymalizować wykorzystanie przestrzeni na szynie.

FAQ

1. Czy wyłącznik S201M-B6 nadaje się do ochrony silników?
Charakterystyka B jest przeznaczona do obwodów o niskim prądzie rozruchowym. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C lub D.

2. Czym różni się seria S200M od standardowej serii S200?
Seria S200M oferuje wyższą znamionową zdolność zwarciową wynoszącą 10 kA, podczas gdy standardowa seria S200 zazwyczaj oferuje 6 kA. Dzięki temu S200M jest bardziej odporna na ekstremalne warunki awaryjne.

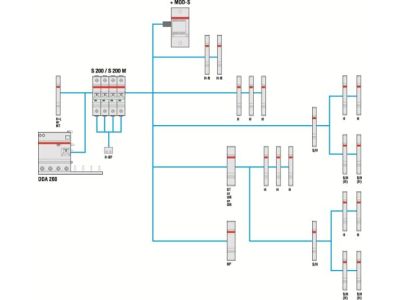

3. Czy mogę zamontować styk pomocniczy do tego modelu?
Tak, wyłączniki z serii S200M są kompatybilne z szeroką gamą akcesoriów ABB, w tym ze specjalnymi stykami pomocniczymi montowanymi od dołu, co pozwala na znaczną oszczędność miejsca w rozdzielnicy.
