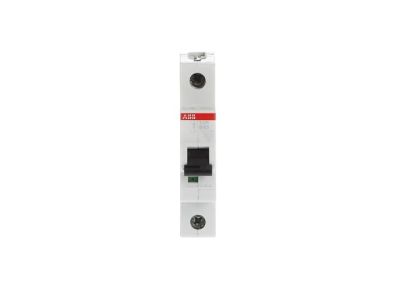

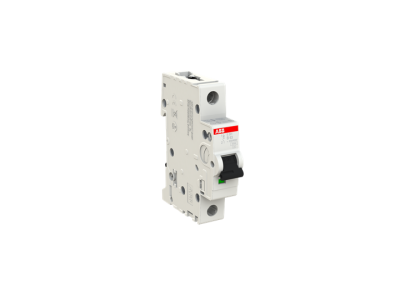

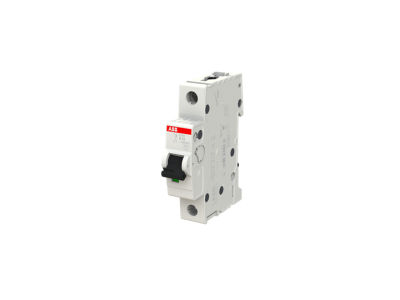

Wyłącznik nadprądowy 1P B 63A 6kA, S201-B63 | 2CDS251001R0635 ABB

Alternatywny kod produktu: 2CDS251001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S201-B63 to jednobiegunowe urządzenie ochronne o charakterystyce B, prądzie znamionowym 63 A i zdolności zwarciowej 6 kA. Zapewnia niezawodną ochronę instalacji elektrycznych przed skutkami zwarć i przeciążeń, co gwarantuje bezpieczeństwo użytkowania oraz ciągłość zasilania w obwodach o znacznym obciążeniu.

• Charakterystyka B: Wyzwalanie przy prądzie 3–5 krotności prądu znamionowego – idealna do obwodów rezystancyjnych, grzewczych i oświetleniowych, minimalizuje ryzyko niepotrzebnych wyłączeń przy rozruchu urządzeń o niskim prądzie rozruchowym.
• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o dużym zapotrzebowaniu na moc, np. w instalacjach przemysłowych lub budynkach mieszkalnych z wieloma odbiornikami.
• Zdolność zwarciowa 6 kA: Gwarantuje skuteczne wyłączenie prądu zwarciowego do 6 kA, chroniąc przewody i urządzenia odbiorcze przed uszkodzeniem termicznym i dynamicznym.
• Konstrukcja jednobiegunowa (1P): Ochrona przewodu fazowego w obwodzie jednofazowym – kompaktowa budowa umożliwia łatwy montaż w rozdzielnicach bez zbędnego zajmowania miejsca na szynie DIN.
• Łatwy montaż i obsługa: Standardowe przyłącze śrubowe, przejrzysty wskaźnik stanu (zielony – załączony, czerwony – wyłączony) oraz możliwość plombowania pokrywy zapobiegającej przypadkowej zmianie ustawień.

Zgodność z Normami

Wyłącznik nadprądowy S201-B63 spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom branżowym dla wyłączników instalacyjnych, co potwierdza ich przydatność do stosowania w instalacjach niskiego napięcia w budynkach mieszkalnych, komercyjnych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy S201-B63 znajduje szerokie zastosowanie w ochronie obwodów odbiorczych przed przeciążeniami i zwarciami. Sprawdza się w instalacjach, gdzie wymagana jest charakterystyka B – niski prąd rozruchowy odbiorników.

• Ochrona obwodów oświetleniowych (żarówki, LED, świetlówki) oraz gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie odbiorników rezystancyjnych: grzałek, piekarników, bojlerów elektrycznych.

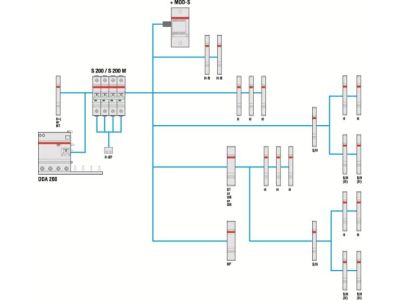

• Stosowanie w tablicach rozdzielczych w małych obiektach przemysłowych jako zabezpieczenie obwodów sterowania i zasilania urządzeń o małej mocy.
• Ochrona obwodów pomocniczych w instalacjach automatyki budynkowej (np. zasilanie sterowników, czujników).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego S201-B63 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującą normą oraz prądem znamionowym 63 A – zaleca się stosowanie przewodów o przekroju minimum 16 mm² (Cu). Dokręcanie zacisków śrubowych wykonać momentem podanym w dokumentacji producenta (zwykle 2–3 Nm). Przed pierwszym włączeniem sprawdzić poprawność połączeń i brak zwarcia w obwodzie.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika S201-B63? Jest to charakterystyka B, która powoduje wyzwolenie w zakresie od 3 do 5 krotności prądu znamionowego. Jest przeznaczona do obwodów o niewielkich prądach rozruchowych, jak oświetlenie czy obwody grzewcze. Nie zaleca się jej do ochrony silników (gdzie wymagane są charakterystyki C lub D).
• Jaki stopień ochrony (IP) ma ten wyłącznik? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, typowy stopień ochrony obudowy wynosi IP20 (ochrona przed dotykiem palcem). Po zabudowie w rozdzielnicy z odpowiednim IP całej szafy, stopień ochrony może być wyższy.
• Jaki jest tryb pracy styków wyłącznika – czy jest to styk zwierny? Wyłącznik nadprądowy działa w trybie rozwierania obwodu przy wykryciu przeciążenia lub zwarcia. Jego styki główne są normalnie zamknięte (przewodzą prąd w stanie załączonym), a przy wyzwoleniu otwierają obwód. Nie posiada styków pomocniczych w standardzie – dostępne są moduły dodatkowe (np. styk sygnalizacyjny) jako akcesoria.
