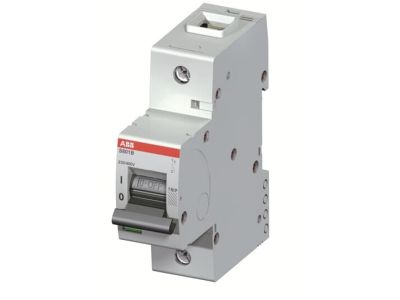

Wyłącznik nadprądowy 1P B 63A 16kA, S801B-B63 | 2CCS811001R0635 ABB

Alternatywny kod produktu: 2CCS811001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801B-B63 (indeks 2CCS811001R0635) o prądzie znamionowym 63A to urządzenie z charakterystyką B, przeznaczone do ochrony obwodów jednofazowych przed przeciążeniami i zwarciami. Wysoka zdolność wyłączania 16kA przy napięciu 230/400V zapewnia skuteczną ochronę instalacji elektrycznych w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Mechanizm wyzwalający łączy ochronę termiczną (przeciążenie) z elektromechaniczną (zwarcie), gwarantując szybkie przerwanie zwarcia i minimalizując ryzyko uszkodzeń.

• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia – odpowiednia dla obwodów oświetleniowych, gniazd wtykowych i silników o małym prądzie rozruchu.
• Zdolność wyłączania 16kA: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami termicznymi i mechanicznymi spowodowanymi łukiem elektrycznym.
• Mechanizm wyzwalający termiczny i elektromechaniczny: Dwustopniowa ochrona – termiczny chroni przed przeciążeniem, elektromechaniczny przed zwarciem, zapewniając kompleksową ochronę obwodu.
• Zacisk klatkowy: Gwarantuje pewne i stabilne połączenie przewodów, minimalizuje ryzyko poluzowania się styku podczas eksploatacji.
• Zakres napięć 230/400V: Uniwersalne zastosowanie w instalacjach jednofazowych i trójfazowych (z wykorzystaniem odpowiedniej liczby biegunów).

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, co zapewnia jego zgodność z międzynarodowymi standardami bezpieczeństwa dla urządzeń zabezpieczających. Oznakowanie CE potwierdza spełnienie unijnych dyrektyw.

Zastosowanie

Wyłącznik nadprądowy S801B-B63 jest dedykowany do ochrony obwodów jednofazowych w instalacjach elektrycznych o napięciu do 230V.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i komercyjnych.
• Zabezpieczenie gniazd wtykowych w pomieszczeniach biurowych, warsztatach i garażach.
• Ochrona obwodów zasilających małe odbiorniki indukcyjne (np. wentylatory, pompy, klimatyzatory).
• Stosowanie w rozdzielnicach mieszkaniowych, skrzynkach aparatowych i szafach sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Zaciski klatkowe pozwalają na pewne podłączenie przewodów o odpowiednim przekroju (sprawdź dokumentację producenta). Po zamontowaniu należy przeprowadzić test funkcjonalny – kilkukrotne załączenie i wyłączenie w celu weryfikacji poprawności działania mechanizmu wyzwalającego. Regularna konserwacja obejmuje wizualną kontrolę stanu styków i dokręcanie śrub zaciskowych zgodnie z zalecanym momentem.

FAQ

• Jaka jest charakterystyka wyłącznika S801B-B63? Charakterystyka B oznacza, że wyłącznik reaguje na zwarcia o natężeniu 3-5 razy większym od prądu znamionowego oraz na przeciążenia powyżej wartości 1,13-1,45 In. Jest to typowa charakterystyka dla obwodów oświetleniowych i gniazd wtykowych.
• Czy wyłącznik nadaje się do instalacji trójfazowych? Tak, może być stosowany w instalacjach trójfazowych, jednak wymaga użycia trzech identycznych wyłączników (po jednym na fazę) w celu pełnej ochrony obwodu.
• Jakie są zalecane przekroje przewodów do podłączenia? Dokładny zakres przekrojów nie został określony w danych produktu. Należy sprawdzić dokumentację techniczną wyłącznika lub skonsultować się z projektantem instalacji w celu doboru odpowiedniego przewodu.
