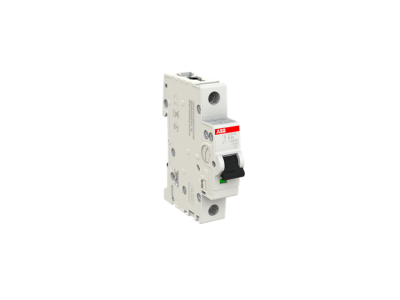

Wyłącznik nadprądowy 1P B 63A 10kA, S201M-B63 | 2CDS271001R0635 ABB

Alternatywny kod produktu: 2CDS271001R0635

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S201M-B63 (symbol 2CDS271001R0635) to wysokiej jakości urządzenie z serii System pro M compact, przeznaczone do ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Charakterystyka B zapewnia szybkie odłączenie przy zwarciu (3-5-krotny prąd znamionowy), chroniąc instalację i podłączone odbiorniki. Mechanizm wyzwalania termicznego chroni przed przeciążeniem, a elektromechaniczny – przed zwarciem, gwarantując pełną ochronę obwodów.

• Charakterystyka B: Szybkie działanie w przypadku zwarcia (3-5 In) – odpowiedni dla instalacji oświetleniowych i gniazd wtykowych.
• Zdolność zwarciowa 10kA: Zapewnia skuteczną ochronę w instalacjach o napięciu 230/400V AC, minimalizując ryzyko uszkodzeń.
• 1-biegunowa konstrukcja: Prosta instalacja w szafach rozdzielczych, oszczędność miejsca w porównaniu z wyłącznikami wielobiegunowymi.
• Mechanizm wyzwalania termicznego i elektromechanicznego: Dwustopniowa ochrona – chroni przed przeciążeniem i zwarciem, zapewniając bezpieczeństwo instalacji.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Gwarancja jakości i bezpieczeństwa dla zastosowań mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (ochrona przed przeciążeniem i zwarciem w instalacjach niskiego napięcia) oraz IEC/EN 60947-2 (wyłączniki do zastosowań przemysłowych). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy S201M-B63 przeznaczony jest do ochrony obwodów jednofazowych o prądzie znamionowym do 63A. Charakterystyka B sprawia, że idealnie nadaje się do zabezpieczania:

• Obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Gniazd wtykowych w instalacjach komercyjnych i przemysłowych.
• Małych odbiorników o niskim prądzie rozruchu (np. wentylatory, pompy).
• Instalacji zasilających drobny osprzęt elektryczny w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie obwodu. Wyłącznik montować na szynie DIN, zachowując odpowiednie odstępy między sąsiednimi aparatami (zgodnie z dokumentacją). Przewody przyłączeniowe należy dokręcić z wymaganym momentem (sprawdzić w karcie katalogowej). Po montażu przeprowadzić próbę zwarciową i sprawdzić poprawność działania mechanizmu wyzwalania.

FAQ

• Czy wyłącznik S201M-B63 nadaje się do ochrony obwodów trójfazowych? Nie – jest to wyłącznik 1-biegunowy, przeznaczony wyłącznie do obwodów jednofazowych. Do ochrony obwodów trójfazowych należy zastosować wyłączniki 3-biegunowe lub 4-biegunowe.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B charakteryzuje się szybkim działaniem w przypadku zwarcia (3-5 In), co czyni ją odpowiednią do ochrony obwodów oświetleniowych i gniazd. Charakterystyka C działa wolniej (5-10 In), polecana do zabezpieczania obwodów z silnikami lub odbiornikami o większym prądzie rozruchu.
• Czy wyłącznik można stosować w instalacjach przemysłowych? Tak – spełnia normy IEC/EN 60898-1 i IEC/EN 60947-2, co pozwala na stosowanie w instalacjach komercyjnych i przemysłowych, pod warunkiem prawidłowego doboru prądu znamionowego do obciążenia.
