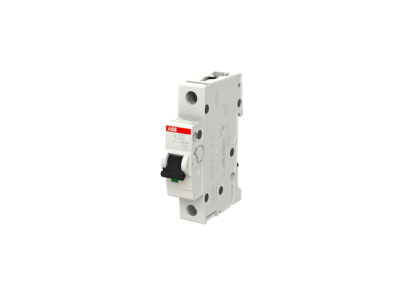

Wyłącznik nadprądowy 1P B 50A 6kA, S201-B50 | 2CDS251001R0505 ABB

Alternatywny kod produktu: 2CDS251001R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy S201-B50 (symbol 2CDS251001R0505) to jednobiegunowy aparat modułowy o charakterystyce wyzwalania B, prądzie znamionowym 50 A i zdolności zwarciowej 6 kA. Przeznaczony do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Dzięki prądowi 50 A może być stosowany w obwodach o znacznym obciążeniu, zapewniając bezpieczeństwo i niezawodność pracy. Charakterystyka B gwarantuje szybkie wyzwalanie przy prądach zwarciowych, co chroni przewody i odbiorniki przed uszkodzeniem termicznym.

• Prąd znamionowy 50 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu (np. piece, bojlery, pompy), bez ryzyka przegrzania przewodów i styków.
• Charakterystyka wyzwalania B: gwarantuje szybkie zadziałanie przy prądach zwarciowych od 3 do 5 krotności prądu znamionowego, co skutecznie chroni instalacje o charakterze rezystancyjnym.
• Zdolność zwarciowa 6 kA: zapewnia niezawodne wyłączenie zwarć o wartości do 6 kA, odpowiednie dla typowych instalacji w budynkach mieszkalnych i lekkim przemyśle.
• Jednobiegunowa konstrukcja (1P): pozwala na ochronę pojedynczej fazy, idealna do obwodów jednofazowych oraz jako zabezpieczenie różnicowo-prądowe w układzie z wyłącznikiem RCD.
• Montaż na szynie TH35 (DIN): szybki i prosty montaż w rozdzielnicach modułowych, zgodny z europejskim standardem.

Zgodność z Normami

Wyłącznik nadprądowy S201-B50 spełnia wymagania europejskich norm dotyczących aparatury modułowej i posiada certyfikat CE. Produkowany jest zgodnie z rygorystycznymi standardami jakości, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik nadprądowy S201-B50 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych – od domów jednorodzinnych po obiekty komercyjne. Przeznaczony jest do ochrony obwodów przed skutkami zwarć i przeciążeń.

• Ochrona obwodów gniazd wtyczkowych i oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających odbiorniki o dużym poborze prądu, takie jak piece, bojlery czy pompy ciepła.
• Stosowanie w rozdzielnicach przemysłowych do ochrony obwodów sterowniczych i siłowych.
• Jako zabezpieczenie przedlicznikowe w instalacjach jednofazowych.

Wskazówki Montażowe

Montaż wyłącznika S201-B50 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Sposób podłączenia przewodów oraz moment dokręcania zacisków należy dostosować do zaleceń dokumentacji technicznej. Przekrój przewodów powinien być dobrany do prądu znamionowego 50 A, zgodnie z obowiązującymi normami.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Charakterystyka wyzwalania to B. Oznacza to, że wyłącznik zadziała przy prądzie zwarciowym od 3 do 5 krotności prądu znamionowego (150–250 A dla modelu 50 A). Jest to rozwiązanie dedykowane obwodom o charakterze rezystancyjnym (np. oświetlenie, grzałki).
• Czy wyłącznik nadaje się do ochrony silników? Charakterystyka B jest zalecana do obwodów, gdzie prąd rozruchowy nie przekracza kilkukrotności prądu znamionowego. Do silników o większym prądzie rozruchowym (np. pompy, sprężarki) rekomenduje się charakterystykę C lub D.
• Jaka jest zdolność zwarciowa tego modelu? Zdolność zwarciowa wynosi 6 kA. Jest to typowa wartość dla wyłączników instalacyjnych stosowanych w budynkach mieszkalnych i małych obiektach przemysłowych. Wymagania wyższej zdolności zwarciowej (10 kA lub 25 kA) realizują serie S200 M i S200 P.
