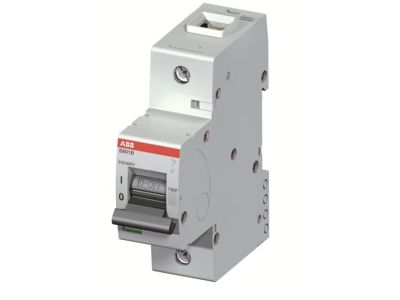

Wyłącznik nadprądowy 1P B 50A 16kA, S801B-B50 | 2CCS811001R0505 ABB

Alternatywny kod produktu: 2CCS811001R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801B-B50 (symbol 2CCS811001R0505) o prądzie znamionowym 50A i charakterystyce B to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniami i zwarciami. Posiada zacisk klatkowy ułatwiający montaż przewodów, a maksymalna zdolność wyłączania 16kA przy 230/400V gwarantuje skuteczną ochronę nawet w trudnych warunkach zwarciowych. Mechanizmy wyzwalające (termiczny i elektromechaniczny) zapewniają szybką reakcję na zagrożenia.

• Prąd znamionowy 50A: Zapewnia optymalną ochronę obwodów o maksymalnym obciążeniu 50A, zapobiegając uszkodzeniom instalacji.
• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia o niewielkiej krotności prądu znamionowego – idealne do zabezpieczenia obwodów oświetleniowych i gniazd wtykowych.
• Zacisk klatkowy: Ułatwia montaż grubych przewodów i zapewnia trwałe połączenie, minimalizując ryzyko poluzowania.
• Zdolność wyłączania 16kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę nawet w instalacjach o dużej mocy.
• Zgodność z normami IEC/EN 60947-2: Spełnia międzynarodowe standardy bezpieczeństwa, co pozwala na stosowanie w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik S801B-B50 spełnia wymagania normy IEC/EN 60947-2 dotyczącej wyłączników niskonapięciowych. Produkt posiada odpowiednie certyfikaty i atesty, co potwierdza jego bezpieczeństwo i jakość. Oznakowanie CE świadczy o zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 1-biegunowy S801B-B50 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających skutecznego zabezpieczenia przed przeciążeniami i zwarciami.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych, biurowych i handlowych.
• Ochrona gniazd wtykowych oraz urządzeń o umiarkowanym poborze mocy.
• Stosowanie w rozdzielnicach przemysłowych do ochrony maszyn i urządzeń.
• Wykorzystanie w systemach zasilania awaryjnego i układach redundantnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi elementami. Przewody należy podłączyć do zacisków klatkowych, dokręcając je z zalecanym momentem (szczegółowe dane w dokumentacji). Po montażu należy przeprowadzić próbę działania i sprawdzić poprawność działania mechanizmu wyzwalającego.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika? Zdolność wyłączania wynosi 16kA przy napięciu 230/400V, co zapewnia ochronę nawet w przypadku zwarcia o dużej energii.
• Czy wyłącznik nadaje się do obwodów 3-fazowych? Wyłącznik 1-biegunowy S801B-B50 przeznaczony jest do obwodów jednofazowych. Do ochrony obwodów trójfazowych należy stosować wyłączniki 3-biegunowe.
• Jakie przewody można podłączyć do zacisku klatkowego? Zacisk klatkowy umożliwia podłączenie przewodów o przekroju do określonej wartości (szczegółowe dane dostępne w dokumentacji producenta). Zaleca się stosowanie przewodów miedzianych o odpowiedniej średnicy.
