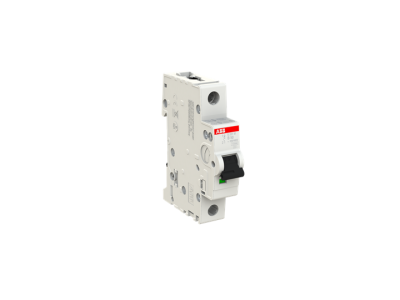

Wyłącznik nadprądowy 1P B 50A 10kA, S201M-B50 | 2CDS271001R0505 ABB

Alternatywny kod produktu: 2CDS271001R0505

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) o prądzie znamionowym 50A i zdolności wyłączania 10kA (symbol 2CDS271001R0505) z charakterystyką B to kluczowy element zabezpieczenia instalacji elektrycznych. Przeznaczony do pracy w obwodach jednofazowych 230V AC, zapewnia ochronę przed skutkami zwarć i przeciążeń dzięki dwóm mechanizmom wyzwalającym: termicznemu (przeciążenie) i elektromechanicznemu (zwarcie). Montowany w rozdzielnicach modułowych o szerokości 1 modułu (18mm).

• Charakterystyka B: Szybkie wyzwalanie przy zwarciu 3-5-krotnym prądu znamionowego – idealne do zabezpieczenia obwodów gniazd wtyczkowych, oświetlenia i małych odbiorników.
• Zdolność wyłączania 10kA: Zapewnia skuteczną ochronę przed zwarciami o wysokiej energii, co minimalizuje ryzyko uszkodzenia instalacji i urządzeń.
• 1-biegunowa konstrukcja (1P): Optymalne rozwiązanie do zabezpieczania pojedynczych obwodów fazowych w instalacjach jednofazowych.
• Prąd znamionowy 50A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu, takich jak gniazda wtyczkowe w warsztatach, obwody grzewcze lub silniki o mocy do 11kW.
• Dwa mechanizmy wyzwalające: Termiczny (przeciążeniowy) i elektromechaniczny ( zwarciowy) zapewniają kompleksową ochronę instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60898-1 (wyłączniki do instalacji domowych) oraz IEC/EN 60947-2 (wyłączniki przemysłowe). Posiada oznaczenie CE i jest dopuszczony do stosowania w instalacjach mieszkaniowych, komercyjnych i przemysłowych zgodnie z dyrektywami unijnymi.

Zastosowanie

Wyłącznik nadprądowy 1P B 50A przeznaczony jest do zabezpieczania obwodów elektrycznych przed przeciążeniami i zwarciami w instalacjach jednofazowych.

• Zabezpieczanie gniazd wtyczkowych w mieszkaniach, biurach i warsztatach – ochrona przed zwarciami w urządzeniach o średnim poborze mocy.
• Ochrona obwodów oświetleniowych w budynkach użyteczności publicznej i przemysłowych.
• Stosowanie w obwodach zasilających małe silniki elektryczne (do 11kW) i urządzenia grzewcze.
• Wymiana lub montaż w nowych rozdzielnicach modułowych – kompaktowa budowa 1 modułu (18mm) ułatwia montaż.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Wyłącznik montować w szynie DIN, zaczepiając go od góry i dociskając zatrzaskiem. Podłączenie przewodów fazowych wykonać zgodnie z oznaczeniem: "1" (wejście) i "2" (wyjście). Dokręcić śruby z zalecanym momentem (zgodnie z dokumentacją techniczną wyłącznika). Po montażu przeprowadzić próbę działania – wyłącznik powinien być w pozycji "załączony".

FAQ

• Czy wyłącznik można stosować w obwodzie trójfazowym? Nie – wyłącznik 1-biegunowy (1P) przeznaczony jest wyłącznie do instalacji jednofazowych 230V AC. Do zabezpieczania obwodów trójfazowych należy stosować wyłączniki 3-biegunowe (3P) lub 3-biegunowe z neutralnym (3P+N).
• Jaka jest maksymalna moc obwodu, który można zabezpieczyć tym wyłącznikiem? Przy napięciu 230V i prądzie 50A maksymalna moc wynosi ok. 11kW. Dla wyższych mocy należy dobrać wyłącznik o wyższym prądzie znamionowym.
• Czy wyłącznik posiada styk pomocniczy? Styk pomocniczy nie jest wyposażeniem standardowym, jednak istnieje możliwość jego montażu od dołu wyłącznika (wymaga dodatkowego akcesorium). Pozwala to na oszczędność miejsca w rozdzielnicy i ułatwia sygnalizację stanu wyłącznika.
