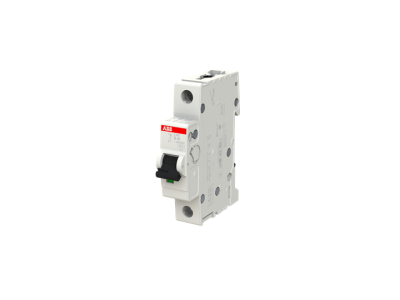

Wyłącznik nadprądowy 1P B 40A 6kA, S201-B40 | 2CDS251001R0405 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201-B40 z serii System pro M compact® to zaawansowane rozwiązanie w dziedzinie zabezpieczeń instalacji elektrycznych. Urządzenie zostało zaprojektowane z myślą o ochronie obwodów przed skutkami przeciążeń oraz zwarć, co bezpośrednio przekłada się na ciągłość zasilania i bezpieczeństwo mienia. Model ten charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na obsługę odbiorników o znacznym poborze mocy w instalacjach prądu przemiennego (AC). Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że jest on zoptymalizowany pod kątem ochrony przewodów i kabli w obwodach o niskich prądach rozruchowych.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia gwałtownych awarii sieciowych.
• Konfiguracja 1P: Jednobiegunowa konstrukcja pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej dla pojedynczej fazy.
• Wskaźnik położenia styków: Urządzenie wyposażone jest w czytelną sygnalizację stanu pracy, co ułatwia diagnostykę i serwisowanie instalacji.
• Wysoka trwałość: Wykorzystanie najwyższej jakości materiałów izolacyjnych i przewodzących zapewnia długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, w tym IEC/EN 60898-1 oraz IEC/EN 60947-2. Dzięki temu wyłącznik S201-B40 może być stosowany zarówno w budownictwie mieszkaniowym, jak i w wymagających aplikacjach komercyjnych oraz przemysłowych. Posiadanie certyfikatów uznanych jednostek badawczych potwierdza, że urządzenie przeszło rygorystyczne testy pod kątem odporności na udary i stabilności parametrów elektrycznych.

Zastosowanie

Wyłącznik ABB S201-B40 znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Charakterystyka B sprawia, że jest on idealnym wyborem do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz urządzeń grzewczych, gdzie nie występują duże skoki prądu podczas załączania. Dzięki prądowi znamionowemu 40A, model ten często pełni rolę zabezpieczenia głównego w mniejszych rozdzielnicach lub dedykowanego zabezpieczenia dla urządzeń o dużej mocy, takich jak przepływowe podgrzewacze wody czy zaawansowane systemy klimatyzacji.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Szyna DIN: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej TH35 (DIN).
• Zaciski: Wyłącznik posiada podwójne zaciski windowe, które umożliwiają jednoczesne podłączenie szyn grzebieniowych oraz przewodów o różnych przekrojach.
• Moment dokręcania: Aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się zacisków, należy stosować zalecany przez producenta moment dokręcania śrub.
• Pozycja pracy: Urządzenie może być montowane w dowolnej pozycji, co zwiększa elastyczność projektowania układu rozdzielnicy.

FAQ

Czy wyłącznik S201-B40 nadaje się do silników o dużym rozruchu?
Nie, do urządzeń o wysokich prądach rozruchowych zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest przeznaczona do odbiorników o niskim prądzie rozruchowym.

Jaka jest główna zaleta serii S200 od ABB?
Seria S200 charakteryzuje się wysoką niezawodnością, kompaktową budową oraz pełną kompatybilnością z szeroką gamą akcesoriów, takich jak styki pomocnicze czy wyzwalacze wzrostowe.

Czy produkt można stosować w instalacjach prądu stałego (DC)?
Model S201-B40 jest dedykowany do obwodów prądu przemiennego (AC). W przypadku instalacji DC należy sprawdzić dopuszczalne napięcia pracy określone w dokumentacji technicznej producenta.
