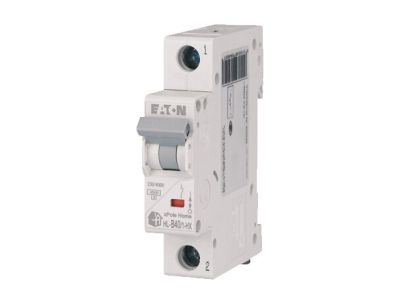

Wyłącznik nadprądowy 1P B 40A 6kA AC, HN-B40/1 | 194825 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii HN, o oznaczeniu HN-B40/1 (numer katalogowy 194825), to wysokiej klasy aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na obsługę obwodów o znacznym obciążeniu w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że jest on przeznaczony do zabezpieczania odbiorników o niskich prądach rozruchowych, reagując bezzwłocznie przy krotności prądu znamionowego w zakresie od 3 do 5 In.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6 kA (zgodnie z normą IEC/EN 60898-1), co gwarantuje bezpieczeństwo i trwałość aparatu nawet w przypadku wystąpienia gwałtownych awarii w sieci.
• Konstrukcja jednobiegunowa (1P): Kompaktowa budowa o szerokości jednego modułu pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Seria HN: Sprawdzona linia produktów EATON, ceniona przez elektroinstalatorów za niezawodność mechanizmu stykowego oraz wysoką jakość użytych materiałów izolacyjnych.
• Wskaźnik położenia styków: Umożliwia szybką identyfikację stanu pracy urządzenia, podnosząc poziom bezpieczeństwa podczas prac serwisowych.

Zgodność z Normami

Wyłącznik nadprądowy HN-B40/1 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi. Spełnia wymagania normy IEC/EN 60898-1, która definiuje standardy dla wyłączników instalacyjnych do użytku domowego i podobnego. Dzięki temu produkt zapewnia pełną kompatybilność z nowoczesnymi systemami rozdziału energii i gwarantuje powtarzalność parametrów technicznych w długim okresie eksploatacji. Posiada niezbędne certyfikaty dopuszczające do obrotu na rynku europejskim, co potwierdza jego wysoką jakość wykonania.

Zastosowanie

Dzięki uniwersalnym parametrom, model HN-B40/1 znajduje szerokie zastosowanie w różnych sektorach elektroenergetyki:

• Budownictwo mieszkaniowe: Zabezpieczanie głównych obwodów zasilających, obwodów gniazd wtykowych o dużym poborze mocy oraz urządzeń AGD.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie wymagana jest wysoka niezawodność zasilania.
• Przemysł: Stosowany w szafach sterowniczych i rozdzielnicach niskiego napięcia do ochrony obwodów pomocniczych oraz oświetleniowych, które nie generują dużych udarów prądowych przy starcie.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN TS35 mm (szyna TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy (zgodnie z dokumentacją techniczną producenta), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co jest kluczowe przy prądzie 40A dla uniknięcia spadków napięcia.
• Pozycjonowanie: Możliwość zasilania z obu stron (góra/dół) ułatwia oprzewodowanie rozdzielnicy i pozwala na elastyczne projektowanie układu szyn grzebieniowych.

FAQ

• Czy charakterystyka B jest odpowiednia dla silników? Charakterystyka B jest przeznaczona dla odbiorników o małym prądzie rozruchowym. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C lub D.
• Jaka jest główna zaleta zdolności zwarciowej 6kA? Zdolność 6kA oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o takiej wartości bez uszkodzenia swojej struktury, co jest standardem wymaganym w większości instalacji domowych i komercyjnych.
• Czy wyłącznik HN-B40/1 współpracuje z szynami łączeniowymi? Tak, konstrukcja zacisków umożliwia jednoczesne podłączenie szyn grzebieniowych oraz przewodów, co znacząco przyspiesza prace montażowe w rozdzielnicy.
