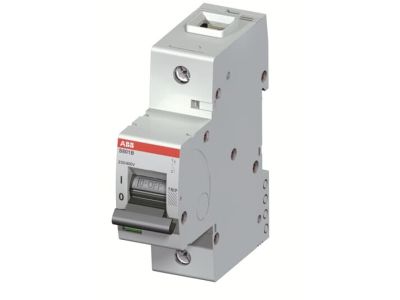

Wyłącznik nadprądowy 1P B 40A 16kA, S801B-B40 | 2CCS811001R0405 ABB

Alternatywny kod produktu: 2CCS811001R0405

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy S801B-B40 (symbol 2CCS811001R0405) o prądzie znamionowym 40A i charakterystyce B to kluczowy element zabezpieczający instalacje elektryczne przed zwarciami i przeciążeniami. Wysoka zdolność wyłączania 16kA przy napięciu 230/400V gwarantuje skuteczną ochronę obwodów, a zacisk klatkowy zapewnia pewne i trwałe połączenie przewodów.

• 1-biegunowa budowa: Oszczędza miejsce w rozdzielnicy, ułatwiając organizację układu zabezpieczeń.
• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia – idealny do zabezpieczania obwodów oświetleniowych, gniazd wtyczkowych i mniejszych odbiorników.
• Prąd znamionowy 40A: Zapewnia ochronę obwodów o maksymalnym prądzie roboczym do 40A, np. linii zasilających wydajne urządzenia jednofazowe.
• Zdolność wyłączania 16kA: Wysoka odporność na zwarcia – chroni instalację nawet w przypadku poważnych awarii sieci.
• Zacisk klatkowy: Umożliwia szybki i niezawodny montaż przewodów, minimalizując ryzyko poluzowania się połączenia.

Zgodność z Normami

Wyłącznik S801B-B40 spełnia wymagania norm IEC/EN 60947-2 oraz EN 60898-1, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury elektrycznej. Posiada również liczne atesty dopuszczające go do stosowania w instalacjach na całym świecie.

Zastosowanie

Wyłącznik nadprądowy 1-biegunowy S801B-B40 znajduje zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przed zwarciami i przeciążeniami, zarówno w budynkach mieszkalnych, jak i obiektach komercyjnych czy przemysłowych.

• Zabezpieczanie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona linii zasilających gniazda wtyczkowe w pomieszczeniach użytkowych.
• Stosowanie w małych i średnich instalacjach przemysłowych do zabezpieczania maszyn i urządzeń jednofazowych.
• Montaż w rozdzielnicach budynków użyteczności publicznej, np. szkół, szpitali czy centrów handlowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować w odpowiednim module rozdzielnicy na szynie DIN, a przewody podłączyć do zacisku klatkowego zgodnie z dokumentacją techniczną. Warto pamiętać o zachowaniu odpowiedniego momentu dokręcania (szczegółowe wartości znajdują się w dokumentacji producenta). Po montażu należy przeprowadzić test działania – włączanie i wyłączanie wyłącznika powinno odbywać się bez zakłóceń.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje szybciej na zwarcia i przeciążenia niż charakterystyka C, co czyni ją bardziej odpowiednią do zabezpieczania obwodów oświetlenia i gniazd wtyczkowych. Charakterystyka C jest natomiast stosowana w obwodach z silnikami lub innymi odbiornikami o wysokim prądzie rozruchowym.
• Czy wyłącznik może być stosowany w obwodach trójfazowych? Wyłącznik S801B-B40 jest 1-biegunowy i przeznaczony do instalacji jednofazowych. Do zabezpieczania obwodów trójfazowych należy stosować odpowiednie wyłączniki 3-biegunowe lub 4-biegunowe.
• Jakie akcesoria są dostępne dla tego modelu? Producent oferuje szeroką gamę akcesoriów, takich jak napędy zdalne, blokady styków pomocniczych, pokrętła blokujące oraz moduły sygnalizacyjne. Dokładna lista akcesoriów znajduje się w dokumentacji technicznej.
