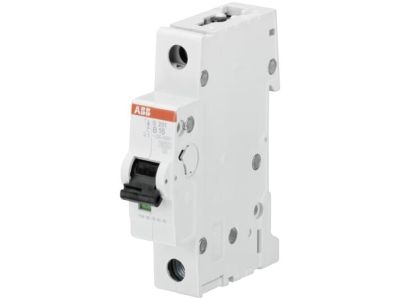

Wyłącznik nadprądowy 1P B 3A 6kA, S201-B3 | 2CDS251001R0035 ABB

Alternatywny kod produktu: 2CDS251001R0035

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-fazowy 1P B 3A (symbol 2CDS251001R0035) z serii S200 to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Przeznaczony do ochrony obwodów o napięciu 12V do 230V, charakteryzuje się wyłączalnością zwarciową 6kA i klasą wyzwalania B. Wysoka jakość wykonania gwarantuje niezawodną pracę w rozdzielnicach i szafach sterowniczych.

• Typ charakterystyki B: Szybkie wyłączenie przy zwarciu (3-5x prąd znamionowy), zapewniające skuteczną ochronę urządzeń wrażliwych na nagłe skoki prądu.
• Prąd znamionowy 3A: Idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych o małym poborze mocy lub urządzeń elektronicznych.
• Wyłączalność zwarciowa 6kA: Wysoka zdolność gaszenia łuku elektrycznego w przypadku zwarcia, co minimalizuje ryzyko uszkodzenia instalacji.
• 1-biegunowa konstrukcja 1P: Prosta instalacja w rozdzielnicach zasilających pojedyncze obwody, oszczędność miejsca w szafie.
• Niezawodność i trwałość: Zgodność z normami europejskymi i oznaczenie CE potwierdzają wysoką jakość wykonania i bezpieczeństwo użytkowania.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co gwarantuje jego zgodność z europejskimi standardami bezpieczeństwa elektrycznego. Oznakowanie CE potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy 1P B 3A przeznaczony jest do zabezpieczania pojedynczych obwodów w instalacjach elektrycznych niskiego napięcia. Charakterystyka B sprawia, że idealnie sprawdza się w obwodach, gdzie ochrona przed zwarciem jest priorytetem.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i użytkowych.
• Zabezpieczenie gniazd wtykowych we wrażliwych instalacjach (np. biura, szkoły).
• Ochrona urządzeń elektronicznych o małym poborze mocy (np. telewizory, komputery).
• Stosowanie w rozdzielnicach budynkowych i przemysłowych jako element układu selektywnego zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w listwie DIN w rozdzielnicy, upewniając się, że styki są prawidłowo osadzone. Po zakończeniu montażu przeprowadzić test działania przy użyciu odpowiedniego narzędzia. Regularne przeglądy i konserwacja gwarantują długotrwałą i bezawaryjną pracę.

FAQ

• Jaką klasę wyzwalania ma ten wyłącznik? Charakterystyka B oznacza, że wyłącznik reaguje na zwarcia w zakresie 3 do 5-krotności prądu znamionowego, co zapewnia szybką ochronę wrażliwych urządzeń.
• Do jakiego napięcia jest przeznaczony ten wyłącznik? Wyłącznik 1P B 3A przeznaczony jest do pracy w obwodach o napięciu od 12V do 230V prądu przemiennego (AC).
• Czy wyłącznik jest kompatybilny z innymi aparatami modułowymi? Tak, wyłączniki serii S200 są projektowane do współpracy z innymi aparatami modułowymi (np. stycznikami, przekaźnikami) na standardowej listwie DIN.
