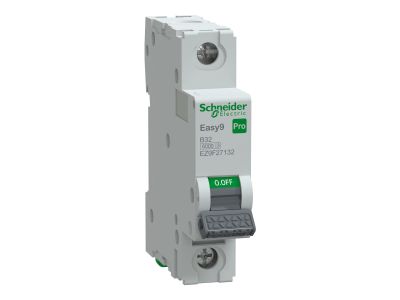

Wyłącznik nadprądowy 1P B 32A 6kA, Easy9 Pro EZ9F-B32-1 | EZ9F27132 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Easy9 Pro EZ9F-B32-1 o prądzie znamionowym 32A i charakterystyce B (6kA) to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Zaprojektowany do współpracy z aparaturą modułową w szafach rozdzielczych, zapewnia szybkie wyłączenie obwodu w przypadku awarii, chroniąc przewody i odbiorniki przed uszkodzeniem.

• 1-biegunowa konstrukcja: Chroni pojedynczy obwód (faza L), idealny do zabezpieczeń linii oświetleniowych, gniazd wtykowych lub dedykowanych odbiorników.
• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia – odłącza zasilanie w przypadku 3-5-krotnego przekroczenia prądu znamionowego, co minimalizuje ryzyko uszkodzeń.
• Prąd znamionowy 32A: Odpowiedni do zabezpieczeń obwodów o średnim i wysokim poborze mocy, np. grzejników, zasilaczy, linii gniazdowych.
• Maksymalna zdolność wyłączania 6kA: Zapewnia skuteczną ochronę w instalacjach o niskim i średnim napięciu, gdzie spodziewane zwarcia nie przekraczają 6kA.
• Wersja Easy9 Pro: Kompatybilny z szyną DIN, wyposażony w ergonomiczny uchwyt i wyraźne oznaczenia stanu (załączony/rozłączony), ułatwiające diagnostykę.

Zgodność z Normami

Wyłącznik spełnia wymogi normy PN-EN 60898-1 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada oznakowanie CE i jest zgodny z wymaganiami dotyczącymi bezpieczeństwa elektrycznego w instalacjach budynkowych.

Zastosowanie

Wyłącznik nadprądowy Easy9 Pro EZ9F-B32-1 znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagana jest precyzyjna ochrona obwodów przed zwarciami i przeciążeniami.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona linii gniazd wtykowych w pomieszczeniach mieszkalnych, biurach i warsztatach.
• Zabezpieczenie dedykowanych odbiorników o poborze do 32A, np. zasilaczy, grzejników, pomp cyrkulacyjnych.
• Współpraca z aparaturą modułową w szafach rozdzielczych – stosowany jako człon zabezpieczający dla wyłączników różnicowoprądowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wyłącznik należy zamontować na szynie DIN, upewniając się, że uchwyt jest prawidłowo zablokowany. Połączenia elektryczne wykonać zgodnie z oznaczeniami: L (faza) do górnego złącza, a obwód chroniony do dolnego. Dokręcenie śrub należy przeprowadzić z właściwym momentem (zgodnie z dokumentacją producenta). Po montażu przeprowadzić test działania, symulując zwarcia lub przeciążenia.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje szybciej na zwarcia i niewielkie przeciążenia (3-5-krotny prąd znamionowy), co sprawia, że jest bardziej odpowiednia do zabezpieczeń obwodów oświetleniowych i gniazdowych. Charakterystyka C (5-10-krotny prąd) stosowana jest do zabezpieczeń obwodów z silnikami lub urządzeniami o wysokim prądzie rozruchowym.
• Czy wyłącznik jest kompatybilny z innymi aparatami modułowymi? Tak – Easy9 Pro EZ9F-B32-1 jest zaprojektowany do współpracy z innymi aparatami modułowymi marki Easy9 Pro, m.in. wyłącznikami różnicowoprądowymi, stycznikami i rozłącznikami.
• Jakie jest zalecane napięcie robocze? Wyłącznik jest przeznaczony do pracy w sieciach 230/400V prądu przemiennego (AC) o częstotliwości 50/60Hz.
