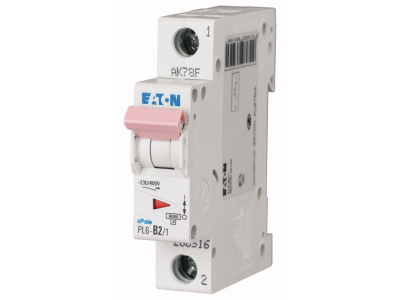

Wyłącznik nadprądowy 1P B 2A 6kA AC, PL6-B2/1 | 286516 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii PL6 o numerze katalogowym 286516 to wysokiej klasy aparat modułowy zaprojektowany z myślą o precyzyjnej ochronie instalacji elektrycznych przed skutkami przeciążeń i zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 2 A, co czyni go idealnym rozwiązaniem do zabezpieczania odbiorników o niskim poborze mocy, wymagających czułej ochrony. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że wyzwalacz magnetyczny reaguje na prąd o wartości od 3 do 5-krotności prądu znamionowego, zapewniając szybką reakcję w typowych obwodach oświetleniowych i gniazdowych.

• Znamionowa zdolność łączeniowa: Wynosi ona 6 kA zgodnie z normą IEC/EN 60898-1, co gwarantuje bezpieczne przerwanie prądu zwarciowego w standardowych instalacjach budynków mieszkalnych i użyteczności publicznej.
• Konstrukcja 1-biegunowa: Kompaktowa budowa zajmująca tylko jeden moduł w rozdzielnicy (18 mm), co pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Trwałość i niezawodność: Produkty serii PL6 od EATON są cenione przez instalatorów za wysoką jakość wykonania styków oraz stabilność parametrów pracy w długim okresie eksploatacji.

Zgodność z Normami

Aparat został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Głównym punktem odniesienia jest norma IEC/EN 60898-1, która definiuje wymagania dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Zgodność z tą normą potwierdza, że wyłącznik PL6-B2/1 zapewnia odpowiedni poziom bezpieczeństwa przeciwpożarowego oraz ochrony przed porażeniem prądem elektrycznym w przypadku awarii w instalacji niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy PL6-B2/1 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Ze względu na niski prąd znamionowy (2 A) oraz charakterystykę B, jest on szczególnie rekomendowany do:

• Zabezpieczania zaawansowanych układów sterowania i automatyki budynkowej.
• Ochrony czułych odbiorników elektronicznych o niewielkiej mocy znamionowej.
• Zabezpieczania obwodów sygnalizacyjnych i pomocniczych w rozdzielnicach.
• Zastosowań w budynkach funkcjonalnych, gdzie wymagana jest selektywność i precyzja zadziałania zabezpieczeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TS35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o różnych przekrojach, zapewniając stabilność mechaniczną połączenia.
• Pozycjonowanie: Możliwość zasilania z obu stron (góra/dół) ułatwia oprzewodowanie rozdzielnicy i pozwala na elastyczne projektowanie układu szyn grzebieniowych.

FAQ

• Czy ten wyłącznik nadaje się do silników? Ze względu na charakterystykę B i niski prąd 2A, wyłącznik ten nie jest zalecany do urządzeń o dużym prądzie rozruchowym (np. silniki). W takich przypadkach lepiej sprawdzi się charakterystyka C.
• Jaka jest szerokość urządzenia? Wyłącznik PL6-B2/1 jest aparatem jednomodułowym o szerokości 17,5 mm do 18 mm.
• Czy produkt posiada wskaźnik położenia styków? Tak, seria PL6 jest wyposażona w czytelne oznaczenia, które informują operatora o stanie pracy urządzenia (załączony/wyłączony).
