Wyłącznik nadprądowy 1P B 2A 6kA AC, HN-B2/1 | EP-500760 Eaton

Opis i Kluczowe Cechy

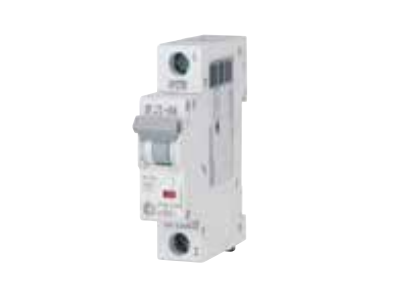

Wyłącznik nadprądowy EATON HN-B2/1 z serii xPole Home to wysokiej klasy aparat modułowy zaprojektowany z myślą o precyzyjnym zabezpieczaniu instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 2 A, co czyni je idealnym rozwiązaniem do ochrony odbiorników o niskim poborze mocy oraz czułych obwodów sterowniczych. Wykorzystanie charakterystyki wyzwalania typu B zapewnia szybką reakcję w przypadku wystąpienia zwarcia, chroniąc przewody i urządzenia przed uszkodzeniem termicznym.

• Znamionowa zdolność łączeniowa: Wynosi ona 6 kA zgodnie z normą IEC/EN 60898-1, co gwarantuje bezpieczne przerwanie prądu zwarciowego w typowych instalacjach mieszkaniowych i komercyjnych.
• Konstrukcja 1-biegunowa: Kompaktowa budowa pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.
• Seria xPole Home: Linia produktów dedykowana dla nowoczesnego budownictwa, łącząca niezawodność marki EATON z łatwością montażu.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy aparatu podnosi poziom bezpieczeństwa obsługi serwisowej.

Zgodność z Normami

Wyłącznik HN-B2/1 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Głównym punktem odniesienia jest norma IEC/EN 60898-1, która definiuje wymagania dla wyłączników nadprądowych przeznaczonych do użytku domowego i podobnych instalacji. Dzięki temu projektanci i instalatorzy mają pewność, że urządzenie spełnia najwyższe kryteria bezpieczeństwa pożarowego i elektrycznego obowiązujące na rynku europejskim.

Zastosowanie

Dzięki niskiemu prądowi znamionowemu 2 A oraz charakterystyce B, wyłącznik ten znajduje szerokie zastosowanie w specyficznych obszarach elektroinstalacji:

• Obwody sterownicze: Zabezpieczanie cewek styczników, przekaźników oraz układów automatyki budynkowej.
• Oświetlenie LED: Ochrona nowoczesnych systemów oświetleniowych o niewielkiej mocy, gdzie wymagana jest selektywność zabezpieczeń.
• Elektronika domowa: Zabezpieczanie zasilaczy i urządzeń elektronicznych o małym poborze prądu.
• Rozdzielnice mieszkaniowe i komercyjne: Jako element składowy kompleksowych systemów rozdziału energii w budynkach wielorodzinnych i biurowcach.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla niezawodnego działania ochrony nadprądowej. Wyłącznik HN-B2/1 jest przystosowany do montażu na standardowej szynie montażowej DIN TH-35. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski windowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaciski umożliwiają podłączenie przewodów o różnych przekrojach, co pozwala na elastyczne dopasowanie do projektu instalacji.
• Pozycjonowanie: Możliwość zasilania z obu stron (góra/dół) ułatwia oprzewodowanie rozdzielnicy i optymalizację układu szyn grzebieniowych.

FAQ

1. Czy wyłącznik o charakterystyce B nadaje się do silników?
Charakterystyka B jest przeznaczona głównie do odbiorników o małych prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C lub D, jednak dla bardzo małych silników sterowniczych 2A typu B może być wystarczający, o ile prąd rozruchowy nie przekracza progu wyzwalania magnetycznego.

2. Co oznacza parametr 6 kA?
Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez trwałego uszkodzenia aparatu. Wartość 6 kA jest standardem dla budownictwa mieszkaniowego.

3. Czy produkt jest kompatybilny z szynami łączeniowymi?
Tak, seria xPole Home od EATON jest w pełni kompatybilna z systemami szyn grzebieniowych, co znacznie przyspiesza prace montażowe w rozdzielnicy.
