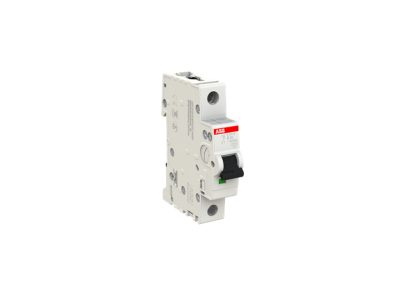

Wyłącznik nadprądowy 1P B 25A 10kA, S201M-B25 | 2CDS271001R0255 ABB

Alternatywny kod produktu: 2CDS271001R0255

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy (1P) typu S201M-B25 (symbol 2CDS271001R0255) o prądzie znamionowym 25A i zdolności wyłączania 10kA to kluczowy element zabezpieczający obwody elektryczne przed skutkami zwarć i przeciążeń. Charakterystyka B zapewnia szybkie odłączenie w przypadku zwarć o małym prądzie, co chroni instalację przed uszkodzeniem. Mechanizm termiczny reaguje na przeciążenia, a elektromechaniczny na zwarcia – zapewnia kompleksową ochronę obwodów.

• 1-biegunowa konstrukcja (1P): Optyimalne rozwiązanie do ochrony pojedynczego przewodu fazowego w układach jednofazowych.
• Charakterystyka B: Szybkie odłączenie przy zwarciach o prądzie 3-5-krotnie większym od prądu znamionowego – idealne do ochrony obwodów oświetleniowych i gniazd wtykowych.
• Prąd znamionowy 25A: Odpowiedni dla obwodów o zapotrzebowaniu do 25A, np. gniazda, oświetlenie czy małe silniki.
• Zdolność wyłączania 10kA: Gwarantuje skuteczną ochronę nawet w instalacjach o wysokim prądzie zwarciowym.
• Zgodność z normami IEC/EN 60898-1 i IEC/EN 60947-2: Zapewnia bezpieczeństwo i niezawodność w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC/EN 60898-1 (dla zabezpieczeń instalacji domowych) oraz IEC/EN 60947-2 (dla aparatury łączeniowej przemysłowej). Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik 1P B 25A 10kA S201M-B25 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach niskiego napięcia przed skutkami zwarć i przeciążeń.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych w instalacjach jednofazowych.
• Ochrona małych odbiorników, np. silników jednofazowych, grzejników, klimatyzatorów.
• Stosowanie w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych zgodnie z normami bezpieczeństwa.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym. Zaleca się montaż na szynie DIN 35mm w rozdzielnicy. Przewody fazowe podłączać do zacisku górnego (zasilanie) i dolnego (odbiornik). Dokręcić śruby z odpowiednim momentem zgodnie z dokumentacją techniczną, aby zapewnić pewny kontakt elektryczny. Po montażu przeprowadzić test działania – wyzwolenie zwarciowe i termiczne powinno następować zgodnie z charakterystyką B.

FAQ

• Jaka jest różnica między charakterystyką B, C i D? Charakterystyka B charakteryzuje się szybkim wyzwalaniem przy zwarciach o prądzie 3-5-krotnie większym od prądu znamionowego, idealna do ochrony obwodów oświetleniowych i gniazd. Charakterystyka C (5-10x) stosowana jest dla obwodów z silnikami, a D (10-20x) dla urządzeń o dużym prądzie rozruchowym.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, jednak wyłącznik 1P chroni tylko jeden przewód fazowy. Do ochrony wszystkich trzech faz należy zastosować odpowiednią kombinację wyłączników 1P lub wyłącznik 3P.
• Jak dobrać prąd znamionowy wyłącznika do obwodu? Prąd znamionowy powinien być dobrany zgodnie z maksymalnym obciążeniem danego obwodu. Zaleca się pozostawienie 25% zapasu dla ewentualnych wzrostów obciążenia. Dla obwodu 25A należy zastosować wyłącznik 25A.
