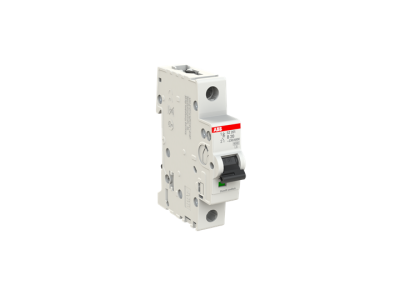

Wyłącznik nadprądowy 1P B 20A 6kA, SZ201-B20 | 2CDS251025R0205 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB SZ201-B20 to zaawansowany element aparatury modułowej, zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A oraz jednobiegunową konstrukcją (1P), co pozwala na precyzyjne zabezpieczenie pojedynczych obwodów fazowych. Dzięki zastosowaniu charakterystyki wyzwalania typu B, wyłącznik reaguje bezzwłocznie na przeciążenia i zwarcia w obwodach o niskich prądach rozruchowych, co jest kluczowe dla ochrony czułych odbiorników oraz przewodów o mniejszych przekrojach.

• Znamionowa zdolność zwarciowa: Wartość 6kA (6000 A) zapewnia skuteczne przerwanie obwodu w przypadku wystąpienia prądu zwarciowego, chroniąc infrastrukturę przed trwałym uszkodzeniem.
• Niezawodność ABB: Seria SZ200 gwarantuje długą żywotność mechaniczną i elektryczną, co przekłada się na niższe koszty eksploatacji systemu.
• Technologia AC: Urządzenie jest zoptymalizowane do pracy w sieciach prądu przemiennego, oferując stabilne parametry pracy w standardowych warunkach zasilania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Wyłącznik SZ201-B20 spełnia wymagania normy IEC/EN 60898-1, co czyni go dopuszczonym do użytku w budownictwie mieszkaniowym oraz użyteczności publicznej na terenie całej Unii Europejskiej. Zgodność ta potwierdza, że urządzenie przeszło rygorystyczne testy dotyczące wytrzymałości dielektrycznej oraz skuteczności wyzwalania termicznego i magnetycznego.

Zastosowanie

Wyłącznik nadmiarowo-prądowy o charakterystyce B i prądzie 20A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroinstalacyjnych:

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie systemów oświetleniowych opartych na technologii LED oraz tradycyjnych źródłach światła.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako podstawowe zabezpieczenie odbiorników o charakterze rezystancyjnym lub lekko indukcyjnym.
• Infrastruktura komercyjna, gdzie wymagana jest wysoka selektywność i pewność zadziałania.

Wskazówki Montażowe

Montaż wyłącznika ABB SZ201-B20 powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie DIN (TH35), co znacząco skraca czas prefabrykacji rozdzielnicy.
• Zaciski przyłączeniowe: Wyłącznik posiada solidne zaciski windowe, które umożliwiają bezpieczne podłączenie przewodów sztywnych (drut) oraz giętkich (linka z tulejką).
• Moment dokręcania: Dla zapewnienia optymalnego styku i uniknięcia przegrzewania się zacisków, zaleca się stosowanie odpowiedniego momentu dokręcania śrub zgodnie z dokumentacją techniczną producenta.
• Pozycja pracy: Możliwość montażu w dowolnej pozycji bez wpływu na parametry wyzwalania, co zwiększa elastyczność projektową.

FAQ

1. Czy wyłącznik SZ201-B20 nadaje się do silników o dużym rozruchu?
Nie, do urządzeń o wysokim prądzie rozruchowym (np. silniki, transformatory) zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest przeznaczona do obwodów o niskich udarach prądowych.

2. Co oznacza parametr 6kA?
Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia swojej konstrukcji. Wartość 6kA jest standardem w instalacjach domowych i wielu komercyjnych.

3. Czy mogę stosować ten wyłącznik w obwodach prądu stałego (DC)?
Model SZ201-B20 jest dedykowany do obwodów prądu przemiennego (AC). Do aplikacji DC należy wybrać dedykowane aparaty przystosowane do gaszenia łuku elektrycznego przy prądzie stałym.
