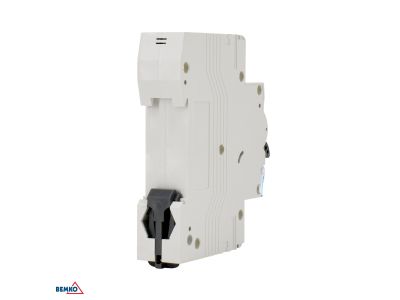

Wyłącznik nadprądowy 1P B 20A 6kA Schelinger | A02-G8-1P-B20 Bemko

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1P B 20A 6kA marki Schelinger, produkowany przez renomowaną firmę BEMKO, to wysokiej klasy aparat modułowy zaprojektowany do skutecznej ochrony instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A, co pozwala na zabezpieczanie obwodów o umiarkowanym obciążeniu. Kluczowym parametrem jest znamionowa zwarciowa zdolność łączeniowa na poziomie 6kA, która gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych, chroniąc tym samym infrastrukturę kablową przed nieodwracalnymi uszkodzeniami termicznymi.

• Charakterystyka wyzwalania B: Przeznaczona do ochrony odbiorników o niskich prądach rozruchowych, głównie w budownictwie mieszkaniowym i komercyjnym.
• Konstrukcja jednobiegunowa (1P): Idealna do zabezpieczania pojedynczych faz w rozdzielnicach modułowych.
• Wysoka trwałość: Solidna obudowa i mechanizm zapewniają długotrwałą eksploatację nawet w wymagających warunkach.
• Wskaźnik zadziałania: Pozwala na szybką identyfikację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Wyłącznik spełnia wymagania normy IEC/EN 60898-1, co potwierdza jego przydatność do użytku domowego i podobnych instalacji. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania oraz dopuszczenia do obrotu na rynku Unii Europejskiej. Regularne testy jakościowe producenta BEMKO zapewniają powtarzalność parametrów technicznych każdego egzemplarza.

Zastosowanie

Wyłącznik nadprądowy B20 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest dedykowany przede wszystkim do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia.
• Ochrony obwodów oświetleniowych o większej mocy.
• Zabezpieczania urządzeń AGD, które nie generują dużych udarów prądowych podczas startu.
• Stosowania w rozdzielnicach głównych i podrozdzielnicach w budynkach wielorodzinnych oraz biurowcach.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35 (35 mm). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody należy odizolować na odpowiednią długość i stabilnie zamocować w zaciskach windowych. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków. Po montażu warto przeprowadzić test ciągłości oraz sprawdzić poprawność osadzenia aparatu na szynie.

FAQ

• Czy charakterystyka B jest odpowiednia do silników? Charakterystyka B jest przeznaczona do odbiorników o małych prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C.
• Co oznacza parametr 6kA? Jest to maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać bez uszkodzenia swojej konstrukcji.
• Czy wyłącznik można montować w dowolnej pozycji? Tak, konstrukcja pozwala na montaż pionowy lub poziomy na szynie DIN, jednak standardem jest montaż pionowy ułatwiający odprowadzanie ciepła.
