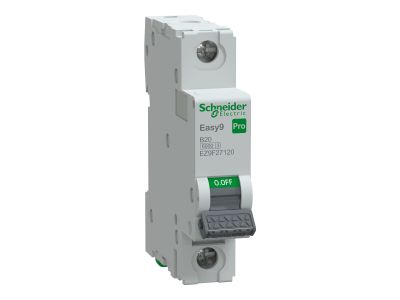

Wyłącznik nadprądowy 1P B 20A 6kA, Easy9 Pro EZ9F-B20-1 | EZ9F27120 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy B 20A o prądzie znamionowym 20A i zdolności wyłączania 6kA to podstawowe zabezpieczenie obwodów elektrycznych przed zwarciami i przeciążeniami. Zaprojektowany do współpracy z aparaturą modułową w szafach rozdzielczych i tablicach sterowniczych. Charakterystyka B zapewnia szybkie odłączenie przy zwarciach, chroniąc instalację i urządzenia przed uszkodzeniem.

• Typ 1-biegunowy (1P): Ochrona pojedynczego obwodu fazowego – idealny do zabezpieczania linii oświetleniowych, gniazd wtykowych lub urządzeń jednofazowych.
• Charakterystyka B: Szybkie działanie przy zwarciach (3-5-krotność prądu znamionowego), zapewniające ochronę wrażliwych odbiorników.
• Prąd znamionowy 20A: Zabezpiecza obwody o mocy do 4,6 kW przy napięciu 230V, odpowiedni dla większości obwodów gniazdowych i oświetleniowych.
• Zdolność wyłączania 6kA: Wysoka odporność na zwarcia – gwarantuje pewne zadziałanie nawet przy dużych prądach zwarciowych w instalacji.
• Klasa izolacji (II): Bezpieczeństwo użytkowania dzięki podwójnej izolacji i ochronie przed dotykiem części pod napięciem.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury modułowej niskiego napięcia (PN-EN 60898-1, PN-EN 60947-2). Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 1P B 20A przeznaczony jest do ochrony obwodów jednofazowych w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych.

• Ochrona obwodów oświetleniowych w pomieszczeniach mieszkalnych i biurowych.
• Zabezpieczenie gniazd wtykowych ogólnego przeznaczenia w instalacjach domowych i biurowych.
• Ochrona pojedynczych urządzeń jednofazowych (np. lodówki, pralki, komputery).
• Stosowanie w tablicach rozdzielczych i szafach sterowniczych w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż wyłącznika należy przeprowadzić zgodnie z obowiązującymi przepisami SEP przy całkowicie odłączonym napięciu. Urządzenie montować na szynie TH 35 mm w szafie rozdzielczej. Przewód fazowy podłączyć do górnego zacisku, a obwód chroniony do dolnego. Dokręcić zaciski z zalecanym momentem (zgodnie z dokumentacją producenta). Po montażu przeprowadzić próbę działania poprzez ręczne zadziałanie dźwigni testowej. Prawidłowo działający wyłącznik powinien odłączyć zasilanie przy przeciążeniu.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje na zwarcia w zakresie 3-5-krotności prądu znamionowego, co czyni ją odpowiednią do zabezpieczania wrażliwych odbiorników (np. oświetlenie). Charakterystyka C (5-10-krotność) stosowana jest w obwodach z silnikami.
• Czy mogę stosować ten wyłącznik do zabezpieczania obwodów trójfazowych? Nie – wyłącznik 1-biegunowy chroni tylko jeden obwód fazowy. Do zabezpieczania obwodów trójfazowych konieczne są wyłączniki 3-biegunowe.
• Jaka jest maksymalna moc obwodu chronionego przez wyłącznik 20A? Przy napięciu 230V maksymalna moc wynosi 4,6 kW (P = U × I × cosφ, przy cosφ = 1).
