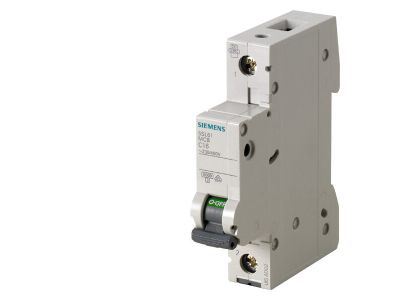

Wyłącznik nadprądowy 230/400V 6kA, 1-bieg., B, 20A | 5SL6120-6 Siemens

Alternatywny kod produktu: 5SL61206

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens z serii SENTRON, o numerze katalogowym 5SL6120-6, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach budynkowych oraz przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do ochrony obwodów o niskich prądach rozruchowych, takich jak obwody oświetleniowe czy gniazda wtykowe ogólnego przeznaczenia.

• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje skuteczne przerwanie obwodu w przypadku wystąpienia zwarcia, chroniąc infrastrukturę przed kosztownymi uszkodzeniami.
• Konstrukcja jednobiegunowa (1P): Kompaktowa budowa pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Wszechstronność napięciowa: Urządzenie jest przystosowane do pracy w sieciach prądu przemiennego (AC) o napięciu do 250/440 V, a także w systemach prądu stałego (DC) do 60 V na biegun.
• Modułowość: System SENTRON umożliwia łatwą rozbudowę o komponenty dodatkowe, takie jak styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe czy napędy zdalne, co znacząco zwiększa funkcjonalność całego układu sterowania.

Zgodność z Normami

Wyłącznik 5SL6120-6 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających aplikacjach. Urządzenie spełnia wymagania norm IEC, co jest kluczowe dla zapewnienia bezpieczeństwa w instalacjach niskiego napięcia. Dodatkowo, produkt posiada aprobaty według standardu UL 1077, co pozwala na jego stosowanie jako "supplementary protectors" w sieciach AC do 277 V dla wykonań jednobiegunowych. Dzięki temu wyłącznik ten jest uznawany za rozwiązanie globalne, spełniające standardy bezpieczeństwa na wielu rynkach.

Zastosowanie

Dzięki swojej charakterystyce i wytrzymałości, wyłącznik nadprądowy Siemens znajduje szerokie zastosowanie w różnych sektorach:

• Budownictwo mieszkaniowe i komercyjne: Ochrona obwodów końcowych, oświetlenia oraz gniazd wtykowych przed skutkami przeciążeń i zwarć.
• Przemysł: Zabezpieczanie obwodów sterowania oraz pomocniczych w szafach automatyki, gdzie wymagana jest wysoka precyzja działania.
• Infrastruktura: Możliwość pełnienia funkcji wyłącznika głównego do odłączania i izolowania poszczególnych sekcji instalacji pod napięciem podczas prac konserwacyjnych.
• Systemy DC: Bezpieczne stosowanie w instalacjach prądu stałego do 60 V, co jest istotne w niektórych systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35), co znacząco skraca czas instalacji. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały i pewny styk elektryczny, minimalizując ryzyko przegrzania. Zaciski windowe pozwalają na bezpieczne wprowadzenie przewodów o różnych przekrojach, zapewniając ich stabilne unieruchomienie. Przed uruchomieniem należy zweryfikować poprawność osadzenia urządzenia na szynie oraz sprawdzić, czy parametry sieci odpowiadają danym znamionowym wyłącznika.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Charakterystyka B jest przeznaczona głównie do odbiorników o małych prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się rozważenie charakterystyki C lub D.
• Czy mogę doposażyć ten model w styk pomocniczy? Tak, konstrukcja serii 5SL pozwala na montaż akcesoriów takich jak styki pomocnicze czy wyzwalacze wzrostowe, co pozwala na zdalne monitorowanie stanu wyłącznika.
• Jaka jest maksymalna zdolność zwarciowa tego modelu? Znamionowa zdolność łączeniowa wynosi 6000 A (6 kA) zgodnie z obowiązującymi normami produktowymi.
