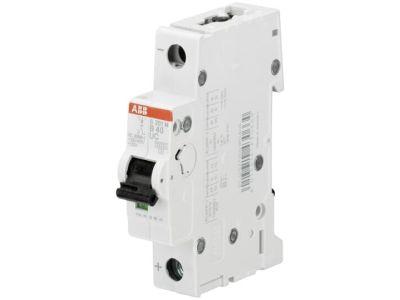

Wyłącznik nadprądowy 1P B 20A 10kA, S201M-B20UC | 2CDS271061R0205 ABB

Alternatywny kod produktu: 2CDS271061R0205

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy typu B o prądzie znamionowym 20A (symbol 2CDS271061R0205) to kompaktowe urządzenie z serii S 200 M UC, przeznaczone do ochrony obwodów prądu przemiennego (AC) i stałego (DC). Charakteryzuje się wysoką zdolnością zwarciową 10kA oraz elastycznym zastosowaniem w instalacjach budynkowych i przemysłowych. Wysoka trwałość mechaniczna i elektryczna zapewniają niezawodną pracę przez cały okres eksploatacji.

• Typ B – charakterystyka wyzwalania: Szybkie reagowanie na zwarcia i przeciążenia – idealne do ochrony obwodów o niskim poziomie harmonicznych (oświetlenie, gniazda wtykowe, instalacje domowe).
• Zdolność zwarciowa 10kA: Gwarantuje pewne wyłączenie nawet w przypadku bardzo dużych prądów zwarciowych, chroniąc instalację przed uszkodzeniem.
• 1-biegunowa konstrukcja (1P): Prosta i oszczędna w montażu aplikacja w rozdzielnicach, zajmuje jedno pole modułowe.
• Elastyczność zastosowań AC/DC: Możliwość stosowania w obwodach prądu przemiennego (230V/400V) i stałego (np. instalacje fotowoltaiczne, zasilacze UPS).
• Kompatybilność z akcesoriami System pro M: Możliwość rozbudowy o dodatkowe moduły (np. cewki wybijakowe, styki pomocnicze) dla zwiększenia funkcjonalności.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym IEC 60898-1, IEC 60947-2 oraz odpowiednich dyrektyw Unii Europejskiej. Posiada deklarację zgodności CE i został zaprojektowany zgodnie z najwyższymi standardami bezpieczeństwa dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy 1P B 20A 10kA znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia o charakterze rezystancyjnym (grzejniki, podgrzewacze wody).
• Instalacje fotowoltaiczne (DC) i zasilacze awaryjne UPS – dzięki elastyczności prądu stałego.
• Rozdzielnice przemysłowe i maszynowe – ochrona silników i obwodów sterujących.
• Mieszkaniowe i biurowe tablice rozdzielcze – kompaktowa budowa ułatwia montaż.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z aktualnym stanem wiedzy technicznej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie chronionym. Wyłącznik mocować na szynie DIN w rozdzielnicy, zwracając uwagę na prawidłową kolejność podłączania przewodów (zasilanie od góry, odbiornik od dołu). Dokręcić śruby zaciskowe z zalecanym momentem (według dokumentacji producenta). Po montażu przeprowadzić testy funkcjonalne – symulację zwarcia i przeciążenia. Regularnie sprawdzać stan styków i mechanizmu wyzwalania.

FAQ

• Czy ten wyłącznik nadaje się do instalacji fotowoltaicznych? Tak, dzięki charakterystyce DC (do 400V) i zdolności zwarciowej 10kA, spełnia wymagania typowych instalacji PV.
• Jaka jest różnica między typem B a typem C? Typ B reaguje szybciej na zwarcia (3–5-krotny prąd znamionowy), co czyni go idealnym dla obwodów o niskim poziomie harmonicznych. Typ C stosowany jest do obwodów z większymi prądami rozruchowymi (silniki, transformatory).
• Czy mogę zastosować ten wyłącznik w obwodzie 3-fazowym? Tak, ale tylko w układzie 1-biegunowym dla każdego przewodu fazowego. Do pełnej ochrony 3-fazowej zaleca się stosowanie wyłączników 3-biegunowych typ B o prądzie 20A.
