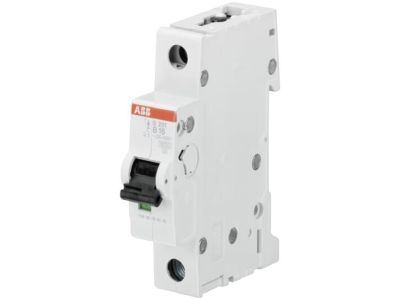

Wyłącznik nadprądowy 1P B 1A 6kA, S201-B1 | 2CDS251001R0015 ABB

Alternatywny kod produktu: 2CDS251001R0015

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy 1P B 1A 6kA (symbol 2CDS251001R0015) to kluczowy element zabezpieczający instalacje elektryczne przed skutkami przeciążeń i zwarć. Charakterystyka B gwarantuje szybkie wyłączenie przy zwarciu magnetycznym (3-5 razy znamionowy prąd znamionowy), chroniąc przewody i urządzenia przed uszkodzeniem.

• Charakterystyka B: Szybkie odłączenie przy zwarciu magnetycznym (3–5 In) – niezastąpione w ochronie obwodów oświetleniowych i gniazd wtykowych.
• Prąd znamionowy 1A: Idealny do zabezpieczenia obwodów o niewielkim obciążeniu, np. pojedynczych lamp, czujników lub małych urządzeń elektronicznych.
• Moc zwarciowa 6kA: Wysoka zdolność wyłączania zwarć – minimalizuje ryzyko uszkodzenia instalacji i aparatury.
• 1-biegunowa konstrukcja 1P: Zajmuje 1 moduł, oszczędzając miejsce w rozdzielnicy – prosty montaż w szynie DIN 35mm.
• Zakres napięć 230V/400V AC: Kompatybilny z typowymi napięciami w instalacjach jedno- i trójfazowych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60898-1 (wyłączniki do instalacji domowych i podobnych) oraz posiada deklarację zgodności CE. Zgodny z dyrektywami europejskimi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 1P B 1A 6kA stosowany jest w instalacjach elektrycznych do selektywnej ochrony obwodów przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie pojedynczych obwodów zasilających małe urządzenia (np. czujniki, automatyka, systemy alarmowe).
• Stosowany w rozdzielnicach budynkowych, szafach sterowniczych i tablicach elektrycznych.
• Ochrona linii zasilających w instalacjach przemysłowych o niskim obciążeniu.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Wyłącznik montuje się na szynie DIN 35mm, zaciskając przewody zgodnie z oznaczeniem L (faza) do gniazda górnego, a obwód odbiorczy do dolnego. Dokręcić śruby z zalecanym momentem (patrz dokumentacja techniczna). Przed załączeniem sprawdzić poprawność połączenia. Charakterystyka B dobrana jest do obwodów o niskim prądzie rozruchu, np. oświetlenie LED lub żarowe.

FAQ

• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje szybciej na zwarcia (3–5 In), co czyni ją idealną do ochrony obwodów oświetleniowych. Charakterystyka C (5–10 In) stosowana jest w obwodach z silnikami lub urządzeniami o dużym prądzie rozruchu.
• Czy wyłącznik można stosować w instalacjach trójfazowych? Tak, w połączeniu z innymi wyłącznikami 1P można stworzyć zabezpieczenie wielobiegunowe. Dla obwodów trójfazowych zalecane jest stosowanie wyłączników 3P lub 4P.
• Jakie jest zalecane obciążenie dla wyłącznika 1A? Wyłącznik 1A przeznaczony jest do obwodów o maksymalnym prądzie ciągłym nieprzekraczającym 1A, np. pojedyncza lampa LED, czujnik ruchu lub mały zasilacz. Dla większych obciążeń należy użyć wyłącznika o wyższym prądzie znamionowym.
