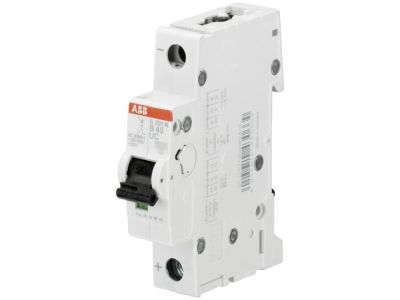

Wyłącznik nadprądowy 1P B 16A 10kA, S201M-B16UC | 2CDS271061R0165 ABB

Alternatywny kod produktu: 2CDS271061R0165

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy B 16A (symbol 2CDS271061R0165) to kompaktowe urządzenie z serii S 200M UC, przeznaczone do ochrony obwodów jednofazowych 230V AC przed przeciążeniami i zwarciami. Charakteryzuje się wysoką zdolnością wyłączania zwarciowego 10kA oraz szeroką elastycznością zastosowań – od instalacji domowych po przemysłowe. Wysoka jakość wykonania i zgodność z międzynarodowymi normami zapewniają długotrwałą niezawodność.

• Prąd znamionowy 16A: Idealny do zabezpieczania obwodów oświetleniowych, gniazd wtykowych lub małych odbiorników o mocy do 3,6 kW.
• Zdolność wyłączania zwarciowego 10kA: Wysoka odporność na zwarcia gwarantuje skuteczną ochronę instalacji i urządzeń nawet przy dużych prądach zakłóceniowych.
• Charakterystyka B: Szybkie reagowanie na zwarcia i przeciążenia – typowe dla zabezpieczeń obwodów o niskim indukcyjnym charakterze.
• 1-biegunowa konstrukcja: Kompaktowa budowa ułatwia montaż w rozdzielnicach modułowych – zajmuje tylko 1 moduł o szerokości 18 mm.
• Zgodność z serią S 200M UC: Możliwość łączenia z akcesoriami kompaktowymi System pro M, co ułatwia rozbudowę i modernizację instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych, w tym PN-EN 60898-1, PN-EN 60947-2 oraz IEC 60898-1. Posiada oznaczenie CE i jest dopuszczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik nadprądowy 1P B 16A znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest skuteczna ochrona przed przeciążeniami i zwarciami.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie gniazd wtykowych w pomieszczeniach mieszkalnych, biurowych oraz przemysłowych.
• Ochrona linii zasilających małe odbiorniki (np. komputery, telewizory, urządzenia gospodarstwa domowego).
• Stosowanie w szafach sterowniczych i rozdzielnicach niskiego napięcia jako element systemu S 200M UC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnym odłączeniu napięcia zasilającego. Wyłącznik należy zamontować na szynie TH 35 mm w rozdzielnicy modułowej. Przed podłączeniem przewodów upewnić się, że ich przekrój jest zgodny z maksymalnym obciążeniem wyłącznika (zalecane minimum 2,5 mm² dla prądu 16A). Dokręcić śruby zaciskowe z zalecanym momentem (zgodnie z dokumentacją producenta). Po montażu przeprowadzić test funkcjonalny – kilkukrotnie załączyć i wyłączyć wyłącznik, aby upewnić się o poprawności działania.

FAQ

• Czy wyłącznik można stosować w obwodach DC? Tak, wyłącznik serii S 200M UC jest przeznaczony zarówno do stosowania w obwodach AC, jak i DC – potwierdzają to odpowiednie certyfikaty.
• Jaka jest maksymalna moc obwodu, który można zabezpieczyć wyłącznikiem 16A? Maksymalna moc obwodu przy napięciu 230V wynosi ok. 3,6 kW (P = U × I × cosφ, gdzie cosφ ≈ 1 dla obwodów rezystancyjnych).
• Czy wyłącznik wymaga dodatkowej ochrony różnicowoprądowej? Wyłącznik nadprądowy chroni przed przeciążeniami i zwarciami, ale nie zastępuje ochrony różnicowoprądowej (RCD). Zaleca się stosowanie RCD w instalacjach zgodnie z obowiązującymi przepisami.
