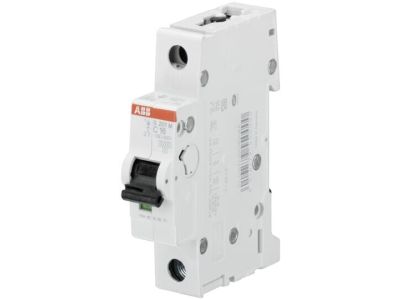

Wyłącznik nadprądowy 1P B 16A 10kA, S201M-B16 | 2CDS271001R0165 ABB

Opis i Kluczowe Cechy

Wyłącznik nadprądowy ABB S201M-B16 z serii System pro M compact S200M to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa instalacji elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym do ochrony obwodów o niskich prądach rozruchowych. Kluczowym atutem modelu S201M jest jego podwyższona znamionowa zwarciowa zdolność łączeniowa, która wynosi aż 10 kA przy napięciu 230/400 V AC, co pozwala na stosowanie go w miejscach o większej spodziewanej mocy zwarciowej.

• Podwójny mechanizm zabezpieczający: Wyłącznik wyposażono w opóźniony wyzwalacz termiczny, który chroni przed długotrwałymi przeciążeniami, oraz wyzwalacz elektromechaniczny (magnetyczny) reagujący błyskawicznie na zwarcia.
• Ograniczanie energii: Jako wyłącznik ograniczający prąd, S201M-B16 minimalizuje skutki cieplne i mechaniczne przepływu prądu zwarciowego, wydłużając żywotność całej instalacji.
• Oszczędność miejsca: Unikalna konstrukcja pozwala na montaż styku pomocniczego od dołu urządzenia, co pozwala zaoszczędzić do 50% miejsca na szynie DIN w porównaniu do tradycyjnych rozwiązań bocznych.
• Wysoka jakość wykonania: Produkt renomowanej marki ABB gwarantuje niezawodność w wymagających warunkach eksploatacyjnych.

Zgodność z Normami

Wyłącznik S201M-B16 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego uniwersalność i bezpieczeństwo stosowania. Urządzenie spełnia wymagania normy IEC/EN 60898-1, dedykowanej dla zastosowań domowych i podobnych, oraz normy IEC/EN 60947-2, która określa parametry dla zastosowań przemysłowych. Dzięki tej podwójnej certyfikacji, aparat może być z powodzeniem stosowany w budownictwie mieszkaniowym, obiektach komercyjnych oraz w sektorze przemysłowym.

Zastosowanie

Dzięki charakterystyce B, wyłącznik ten jest przeznaczony głównie do ochrony odbiorników niewrażliwych na udary prądowe. Idealnie sprawdza się w:

• Ochronie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Zabezpieczaniu gniazd wtykowych ogólnego przeznaczenia.
• Instalacjach w budynkach użyteczności publicznej, gdzie wymagana jest wysoka zdolność zwarciowa (10kA).
• Systemach automatyki budynkowej, gdzie kluczowa jest integracja z akcesoriami pomocniczymi przy zachowaniu kompaktowych wymiarów rozdzielnicy.

Wskazówki Montażowe

Montaż wyłącznika ABB S201M-B16 powinien być przeprowadzony przez wykwalifikowanego elektryka. Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Zaciski są zaprojektowane tak, aby umożliwić bezpieczne podłączenie przewodów o różnych przekrojach. Możliwość montażu akcesoriów, takich jak styki pomocnicze montowane od dołu, pozwala na elastyczną konfigurację systemu monitorowania stanu wyłącznika bez konieczności poszerzania zestawu aparatury.

FAQ

• Czy ten wyłącznik nadaje się do silników? Charakterystyka B jest przeznaczona dla obwodów o małych prądach rozruchowych. Dla silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C lub D.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Model S201M oferuje 10kA, co oznacza, że może bezpiecznie przerwać prąd zwarciowy o większym natężeniu niż standardowe wyłączniki 6kA, co jest kluczowe w pobliżu transformatorów lub w dużych rozdzielniach.
• Czy mogę zamontować styk pomocniczy? Tak, seria S200M wspiera montaż styków pomocniczych, w tym specjalnych wersji montowanych od spodu dla oszczędności miejsca.
