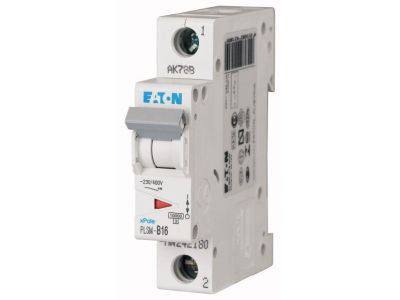

Wyłącznik nadprądowy 1P B 16A 10kA AC, PLSM-B16-MW | 242180 Eaton

Opis i Kluczowe Cechy

Wyłącznik nadprądowy EATON z serii PLSM o oznaczeniu PLSM-B16-MW to wysokiej klasy aparat modułowy zaprojektowany z myślą o zaawansowanej ochronie instalacji elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do zabezpieczania obwodów o niskich prądach rozruchowych, typowych dla odbiorników rezystancyjnych i oświetleniowych.

• Wysoka zdolność zwarciowa: Aparat posiada znamionową zwarciową zdolność łączeniową na poziomie 10 kA, co gwarantuje bezpieczeństwo i ciągłość pracy nawet w wymagających warunkach przemysłowych.
• Zaciski windowe: Zastosowanie innowacyjnego systemu zacisków windowych pozwala na pewne i trwałe mocowanie przewodów łączeniowych, minimalizując ryzyko poluzowania styku i przegrzania punktu połączenia.
• Konstrukcja 1-biegunowa: Kompaktowa budowa jednofazowa (1P) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Kompatybilność z osprzętem: Seria PLSM umożliwia łatwą rozbudowę o styki pomocnicze, wyzwalacze wzrostowe oraz podnapięciowe, co zwiększa funkcjonalność całego systemu automatyki budynkowej.

Zgodność z Normami

Wyłącznik nadprądowy PLSM-B16-MW został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnienie tych standardów potwierdza wysoką jakość wykonania oraz powtarzalność parametrów technicznych. Urządzenie zapewnia odpowiedni stopień ochrony i izolacji, co jest kluczowe dla certyfikacji całych rozdzielnic elektrycznych w obiektach użyteczności publicznej oraz zakładach przemysłowych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, wyłącznik EATON 16A 10kA znajduje szerokie zastosowanie w wielu sektorach:

• Budownictwo mieszkaniowe: Zabezpieczanie obwodów gniazd wtykowych oraz oświetlenia ogólnego.
• Obiekty użyteczności publicznej: Ochrona instalacji w biurach, szkołach i szpitalach, gdzie niezawodność zasilania jest priorytetem.
• Przemysł: Wykorzystanie w szafach sterowniczych do ochrony obwodów pomocniczych i sterowniczych, gdzie wymagana jest wysoka wytrzymałość zwarciowa 10kA.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN TS35mm (szyna standardowa 35 mm). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków windowych, aby zapewnić optymalny kontakt elektryczny. Aparat jest w pełni kompatybilny z systemami szyn zbiorczych (grzebieniowych), co pozwala na estetyczne i szybkie łączenie wielu wyłączników w jednym rzędzie rozdzielnicy.

FAQ

• Czy ten wyłącznik nadaje się do silników o dużym rozruchu? Nie, do urządzeń o dużym prądzie rozruchowym zaleca się stosowanie wyłączników o charakterystyce C lub D. Charakterystyka B jest przeznaczona do odbiorników o mniejszej dynamice prądowej.
• Jaka jest główna zaleta zdolności zwarciowej 10kA? Wyższa zdolność zwarciowa (10kA w porównaniu do standardowych 6kA) oznacza, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o znacznie większym natężeniu, co podnosi poziom bezpieczeństwa instalacji w pobliżu transformatorów lub w gęstej zabudowie miejskiej.
• Czy do wyłącznika można podłączyć styki pomocnicze? Tak, seria PLSM firmy EATON posiada bogaty osprzęt dodatkowy, w tym styki pomocnicze sygnalizujące stan aparatu.
